型开关稳压用的储能作用替代了型开关稳压中体积庞大的。其价格也低得多。但是,电容式的能力比电感式的弱,纹波也比电感式的大。一般来说,电容式开关电源是效率、纹波、体积等性能和成本因素介于线性电源和电感式开关电源之间的折中方案。
电容型开关电源的原理可以用右图的倍压过程简单地说明。升压分为2步:第1步将电容接在电池两端。电容被充电达到电池电压1.5V;第2步将充好电的电容串联在电池上。电容上的电压与电池电压叠加。达到3V的输出电压向负载供电。改变电容的数量、连接方式、充放电时间比。就可以实现升压、降压、反向等各种稳压的需要。

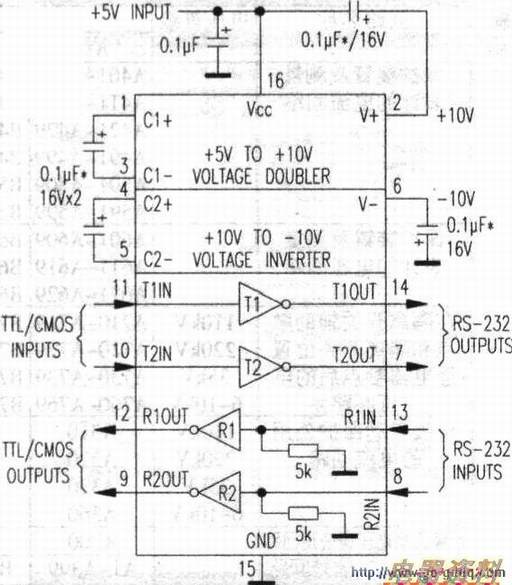

电容型开关电源的典型代表是用于串口通讯的RS232收发器。如下图中的MAX202所示。RS232通讯需要将5V的电源电压通过倍压和反向生成±1OV电源。以产生通讯需要的信号。
使用这种开关电源时需要注意。用于升压的储能电容是电源品质的关键所在。应选择等效串联(ESR)尽可能小的品种,一般推荐使用瓷片电容。
电容型开关电源还有一些电感型开关电源所没有的特性。例如其效率在输入输出电压有整数倍或整数分之一的关系时效率最佳。另外。为了减小输出电压的纹波,常常在电源的输出端集成一个LD0稳压器。这种结构虽然降低了纹波。但也会降低转换效率。
