电感型开关稳压电蠢

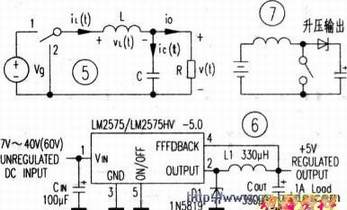

  型开关稳压从原理上解决了线性效率低的问题。图5是降压型稳压电源的工作原理图。工作时,开关在l、2端之间快速切换,利用电感和输出端的储能作用,将输人端的能量“变换”并传递给输出端的。

  与线性电源相比。的更为复杂,考虑到可靠性,一般不会用分立元件来实现。

  LM2575是集成电感降压型稳压电源的代表。它只需要4个外部元件即可将输入的7V-40V直流转换为5V(5V输出版。另有其他输出电压版本)、lA的稳定输出。其典型应用电路见图6。

  电感升压型稳压电源主要用于驱动彩屏背光。由于LED的亮度与相关,为避免个体差异带来的电流不均问题,需要将多个LED串联后用高电压驱动。由于便携式产品一般都采用锂离子电池供电。因此必须将3v左右的电压升高才能驱动LED串。

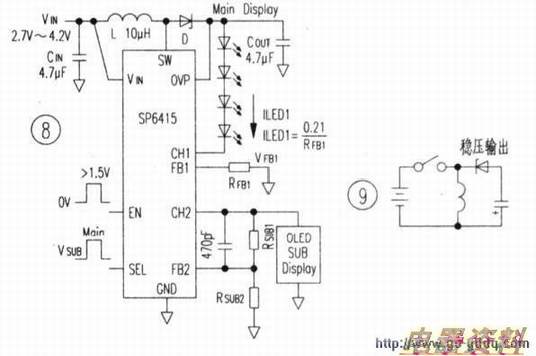

  电感升压型稳压电源的结构与降压型迥然不同。如图7所示。图中的开关同样工作在反复开闭的状态。电感上的与电池电压串联叠加从而达到升压的目的。用于驱动背光LED的代表电路见图8.SP6415为专用的背光驱动芯片。如果仅完成升压功能。电路可以进一步简化。

  由于输人端的电压可能比输出电压高。也可能比输入电压低。因此就需要使用升压降压型稳压电源。其结构示意图见图9,开关的开闭可以决定输出电压是升压还是降压。

  值得一提的是。有的升压芯片集成了LDO.

  在输入电压比输出高时会自动切换到LDO状态。这种组合更有利于提高稳压电源的效率。

  由于开关稳压电源向输出端传递的是功率而不是线性电源的电流。这就使得开关电源自身损耗和发热大大减小。也大大提高了效率。一般来说。电感型开关电源的转换效率可以达到80%以上。输人电压的范围也比线性电源大大加宽。
