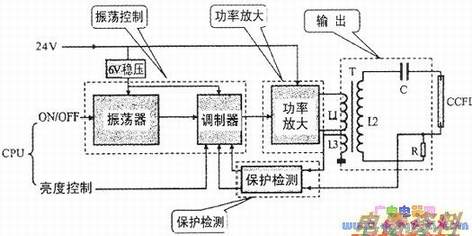

背光板组件主要由4个部分组成，如下图中虚线框所示。各组成部分的功能如下：
(1)振荡控制：产生60～100k的振荡方波信号。
(2)功率放大：把振荡控制部分送来的信号放大到足够点亮灯管的功率。
(3)高压输出：把功率放大后的信号升压并转换为正弦波输出，点亮FL（冷阴极荧光灯）管。
(4)保护检测：对背光板输出的及CCFL灯管的工作、工作状态进行检测。如果异常，则控制振荡控制部分停止输出，进入保护状态。
CPU向背光板提供开／关机(ON／OFF)控制信号及控制背光管亮度的控制信号。
背光板的供电包括功率放大部分、振荡控制及保护检测部分供电。对于功率放大部分，目前81cm(32英寸)及以上尺寸的屏供电为24V、6～10A，由提供66cm/(26英寸)以下尺寸屏的功率放大供电一般为12～18V）。振荡控制及保护检测部分的供电一般为5V或者6V，由24V经过降压、稳压后得到，也有部分产品由主板直接向背光板的振荡控制部分提供5v或者6V供电。
