学修空调电路板-晶振电路控制原理分析与检修技巧

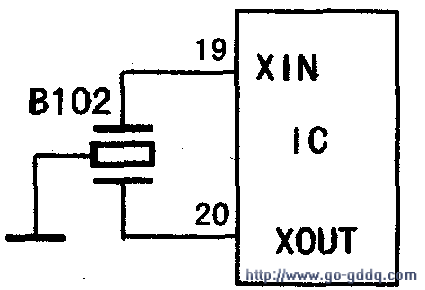

　　控制原理：附图是控制原理图。石英晶振B102有3只脚，分别接（19）、（20）脚和地端，通过与单片机内部的电路作用，产生为4.18M的振荡信号，为单片机提供工作时钟。

　　该电路出现故障时，整机将不能工作。

　　电路故障与检修方法：在通电的情况下用直流挡测量Xout管脚与地端的电压，正常时电压应在1.8～2.5V之间。若小于1.5V，则为电路停振。
