1．板信号流程

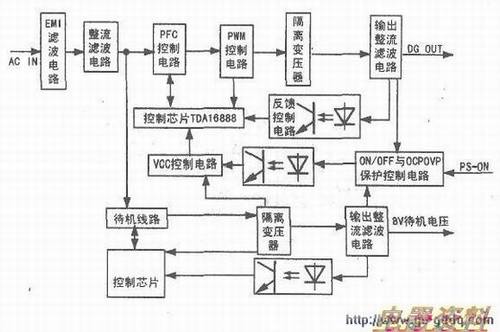

板分为三个部分：待机、PFC电路和电路，见下图。接通220V交流电源，待机电路先工作，产生8V待机．供主板待机控制U48，U48进入工作状态，当U48接收到开机指令后，就会输出高电位开机信号到电源板，电源板主芯片TDA16888工作，输出12V、24V电压，同时DS14截止。
2．电源板故障判断方法
此款机器所用的电源板为JSK3220-007，输出三组电压：8V(1A)，12V(4A)，24V(6A)。其中，8V为待机电压，12V为主板供电，24V为背光板供电。
电源板故障的判断非常简单，可以取下单独检修测量。首先，测量电源板待机电压CON2(见图2)的③、④脚的8V是否正常。如果不正常肯定是电源板待机电压形成电路有故障；如果8V正常，关机，再用一只lOkfl将待机8V加至开关机控制脚（即用一只10kΩ连在CON2的④脚和CON3的⑦脚），再开机测量12V、24V是否正常。若不正常，肯定是电源板主电源有故障。
其他型号或其他品牌的电源板判断方法基本相同。只要电源板能输出各路标称电压，则判断其基本正常。有些电源板需主板输出高电位开机控制信号，有些需要主板输出低电位开机控制信号，还有些电源板不需要主板输入控制信号。因此，在实际操作中判断电源板故障应灵活。
