多数显示器黑屏故障，是2只高压推动管C5706损坏所致。用C5707替代后，故障即可排除，而且工作稳定。但也会有一些显示器，更换C5706后，能显示图像，却在几秒钟后自动黑屏。是什么原因导致显示器自动黑屏呢？经过一段时间摸索，积累了点滴检测方法，供参考。
1．检测法：检测显示器黑屏故障时，必须进行电流监测。本人使用5A交流电流表进行AC输入总电流的监测。接上时，该机总电流消耗很少，电流表除通电瞬间摆动一下外．几乎没有电流指示。用5A数字电流表检测，图像正常的情况下，该机仅有0.07A的电流消耗(换算为功率，不足16W)，根据电流的大小，可间接判断是短路或开路的故障。记录显示器的电流消耗，可作为修复后检验的一个标准。如果电流过大，肯定会导致某些元件温度升高，很可能因此造成返修。根据总电流的数值，可以换算出逆变电路的电流。假设逆变电路的功率消耗为总功率的90%，按总消耗为16W算，12V电路的电流消耗应在1.2A左右。
2．元件检测法：与背光灯有关的电路包括。该显示器的电源共有4路输出：1.8V、3.3V、Sv和12V。1.8V、3.3V、5v电源为数字板供电；12V为背光灯电路供电。在电源正常的条件下，若出现黑屏故障，可对背光灯电路的几个核心元件进行检测。

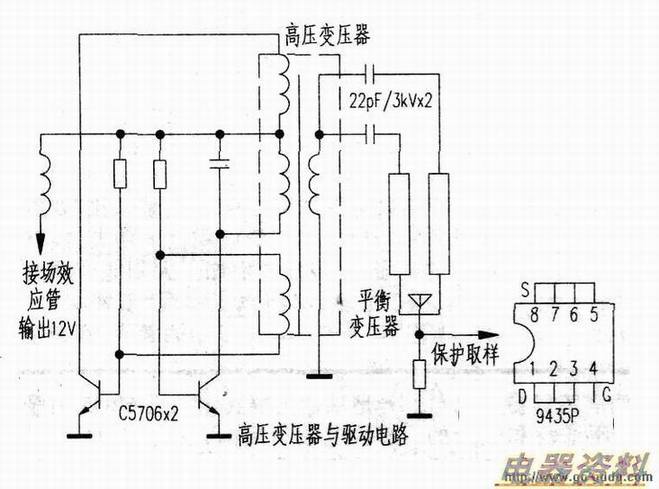

(1)2只C5706的检测：逆变电路由两个功率管和高压组成（电路见上图）。它是自激励式振荡电路，振荡取决于变压器的分布参数和三极管的偏置。2只功率管都是NPN型三极管，检测比较方便简单。用Rxl0挡，对两管的c-e极进行在线测量，只要指针为零，就是短路。
(2)高压变压器的检测：变压器共有4个绕组。2个初级：1个高压．1个回馈（见上图）。变压器的焊点经常虚焊，补焊就OK了。一般不用怀疑高压变压器，因为它的输出相对很低(700V)，圈数也少，内部没有整流、倍压等元件，不容易出现彩电次级短路的故障。若要判断变压器好坏，可利用彩电的高压包，在其磁体上外加一个绕组(5_lOI)，将这个绕组的线接到拆出的高压变压器的任一个初级绕组上，另一个初级绕组接一个6V灯泡，在彩电高压包正常工作的情况下，如果灯泡亮，说明被测的变压器正常。如果被测变压器内部短路，彩电行电流增大，甚至保护或出现光栅异常的现象。

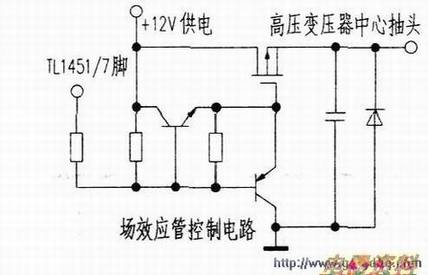

(3)场效应管的检测：贴片式场效应管9435P的引脚功能如下图。怀疑它失效时，可用导线将D、S短路，在供电的情况下灯管应常亮。9435P的工作由T1,145l的(7)（或(10)脚和2只三极管控制。
(10)脚高时．NPN管导通，场效应管输出12V电压供给逆变电路，背光灯亮；低电平时，管导通，关闭场效应管，断开逆变电路的供电，背光灯灭。
(4)TL1451AC的检测：该芯片的引脚功能如右图。(9)脚的供电由2只贴片式三极管Q201、202控制。接到CPU的开机信号时(9)脚通电，(10)脚输出高电平，启动场效应管控制电路的2只三极管，场效应管给逆变电路提供电源。芯片的(14)脚对灯管电流取样。(3)、(16)脚合并通过接到功率管的供电电路上。(15)脚是保护控制，该脚接地，则解除保护。如果出现开机正常，之后黑屏的故障，怀疑保护电路动作时，将(15)脚接地，就可解除保护功能，让显示器处在无保护状态下工作。若(15)脚接地后不出现黑屏故障，说明逆变电路有过压或不平衡故障。
