以反激式 变换器 的实例讲解关于输出端的计算，此实例为R拓扑结构，输出功率6W，输出5V，输出电压1.2A。在最小输入电压下，占空比为0.5，工作 100K 。（为了数据简单取频率为整数）
原理分析：
第一：在反激式（RCC拓扑结构）中，输出端的是用来存储能量的。当 开关 管导通时，输出端电容给负责供电。那么我们可以从电容的储能入手。
第二：在AC-DC的 模块 中我们一般使用 电解 电容做储能器件的，不仅仅要从电容的储能来入手，那还要从电容的EMR入手来计算。
第一种方案：
1、电容的供电纹波
在输出电容的正极有三个电流：一个是输出绕组供电的电流，为交电流（变化）；一个是流过给的电流，直流（不变）；还有一个就是流过电容的电流。
由上面可以知道，输出绕组的电流峰值就电容的电流纹波。
2、求出电容的供电时间
由占空比知道，输出电流的峰值IP2=4*1.2A=4.8A；
众所周知，输出绕组的输出电流是三角波，那么输出绕组供电电流小于1.2A的时间占时比为D2=1-D+1/4*(1-D)，求出D2=0.625。
这里认为D2就是输出端电容给负载供电的时间比。在这里忽略绕组输出电流小于1.2A时，绕组的供电时间。
建议：在看上面的讲解时，为了让你更好的理解，自己最好画出 图来，也会出输出电流的波形图和输出绕组的电流波形图....
在临界模式下，占空比为0.5时，输入电流峰值为的4倍。
再由初级映射到次级就可以知道了。以下是工作过程中用到的图：

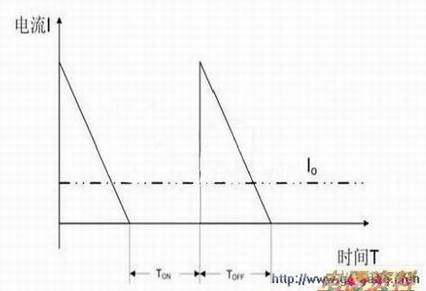

绕组输出电流波形

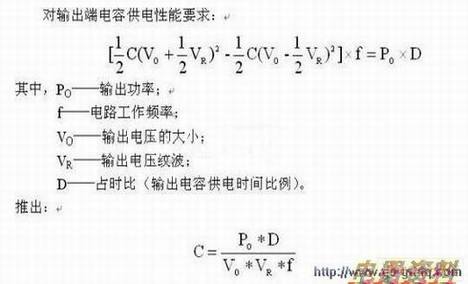

设定：输出电压纹波最大为50mV，
在下面要讲的是，输出端使用铝 电解电容 的时候。
在这里使用到了一个经验“ 铝电解电容 的串联等效 ESR是电容XC的两倍”。这个是 入门一书中提到的。
