一、可变路万用板简介
1．可变路万用板的诞生

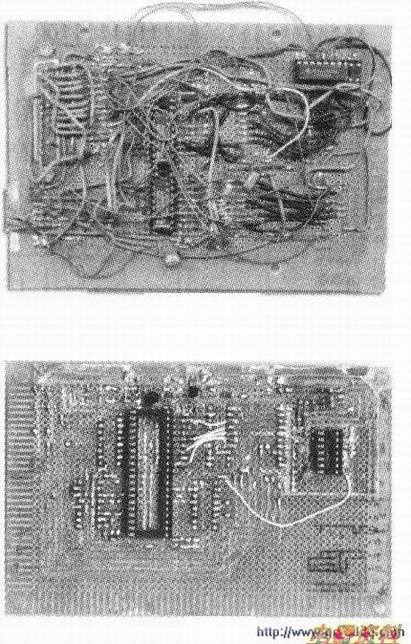

在时，万用板由于具有适用面广、价钱便宜、使用方便的特点，仍然是电子爱好者DIY入门和平常制作的首选。的首次制作也选择用普通万用板，作品是ATMEL89系列FLASH编程器（如图1），可以看出飞线杂乱、锡连操作难修改难，电路查错修改难。普通电路板和万用板起点相同都是敷铜板，万用板的通用性在于孔多，如果孔间构建连线，不用的连线再去除，就可避免锡连和减少飞线。
参照普通万用板结构设计了可变路万用板，制作工具极其简陋：缝衣针、简易手钻和油漆；打孔60小时，刻板40小时，氯化铁腐蚀1小时，第一块1980眼孔的可变路万用板诞生了。图2是用可变路万用板制作的同一电路板，对比图1得到第一印象是可变路万用板抛弃了锡连，明显减少了飞线数量。
2．认识可变路万用板

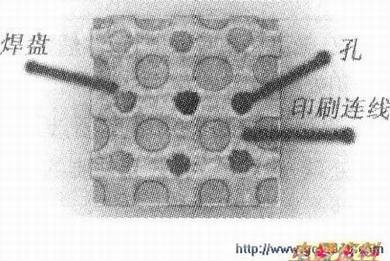

现在以A版为例来认识可变路万用板的结构特征和使用特点，实例结构如图3。在焊盘和焊盘之间有印刷连线。
3．工具和使用方法
必要工具：一把小号平头刻刀(如图4)。
如果是双头刻刀，刻刀用平头这端，为了你的安全请把不用的头处理一下，比如：去除或包裹或做一个把儿安上，既可避免伤到自己，又可更顺手的使用。

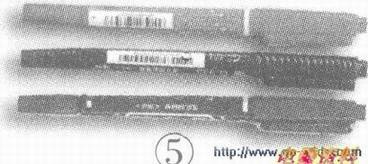

辅助工具：标记笔（如图5）
在万用板上标示元件的位置和型号，连线的保留或去除；选不同颜色的笔搭配使用，购买国货比较实惠。

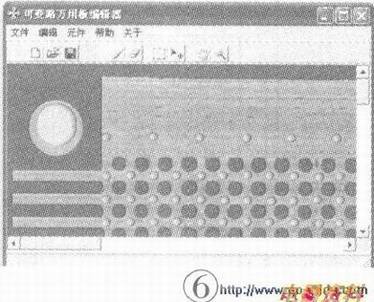

可变路万用板编辑器（如图6）
编辑可变路万用板的连线取舍，元件位置的确定和调整，元件的模拟装配，已有电路的万用板转化，已有印刷版图的万用板转化，免费提供。

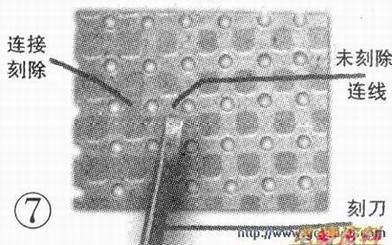

实际电路应用时，无用的连线用刻刀刻或划断来实现的，图7所示连线刻除的实例。
比连线的长度小的刻刀在刻除操作时更灵活；说是刻除实际只是截断，不要和早先完全刀刻电路板年代划等号，在试验阶段就做过用锉抢的版本。
