在你将设计从原理图编辑器转换到编辑器之前，你需要创建一个有最基本的板子轮廓的空白PCB。在Protel DXP中创建一个新的PCB设计的最简单方法是使用PCB向导，这将让你选择工业标准板轮廓又创建了你自定义的板子尺寸。在向导的任何阶段，你都可以使用 Back 按钮来检查或修改以前页的内容。
要使用PCB向导来创建PCB，完成以下步骤：

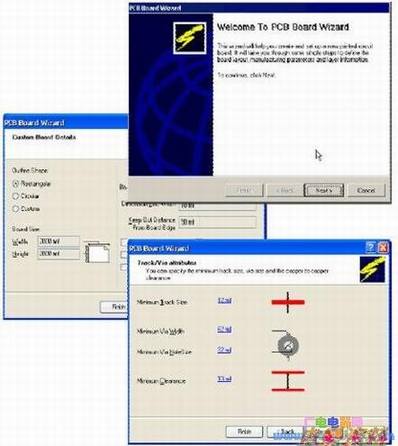

1、在 Files 面板的底部的 New from Template 单元点击 PCB Board Wizard 创建新的PCB。如果这个选项没有显示在屏幕上，点向上的箭头图标关闭上面的一些单元。
2、 PCB Board Wizard 打开。你首先看见的是介绍页。点 Next 按钮继续。
3、设置度量单位为英制 （ Imperial ）， 注意:1000 mils = 1 inch 。
4 、 向导的第三页允许你选择你要使用的板轮廓。在本教程中我们使用我们自定义的板子尺寸。从板轮廓列表中选择 Custom ， 点击 Next 。
5 、 在下一页，你进入了自定义板选项。在本教程中，一个 2 x 2 inch 的板子将给我大量的空间。选择 Rectangular 并在 Width 和 Height 栏 键入 2000 。取消选择 Title Bk & Scale 、 Legend String 和 Dimension Lines 以及 Corner Cutoff 和 Inner Cutoff 。点击 Next 继续。
6 、在这一页允许你选择板子的层数。我需要两个 signal layer ，不需要 power planes 。点击 Next 继续。
7 、在设计中使用的过孔（ via ）样式选择 Thru-hole vias only ，点击 Next 。
8 、在下一页允许你设置元件 / 导线的技术（布线）选取项。选择 Thru-hole components 选项，将相邻焊盘（ pad) 间的导线数设为 One Track 。 点击 Next 继续。
9、下一页允许你设置一些应用到你的板子上的设计规则。设为默认值。点 Next 按钮继续。
10、最后一页允许你将自定义的板子保存为模板，允许你按你输入的规则来创建新的板子基础。我们不想将我们的教程板子保存为模板，确认该选项未被选择，点击 Finish 关闭向导。

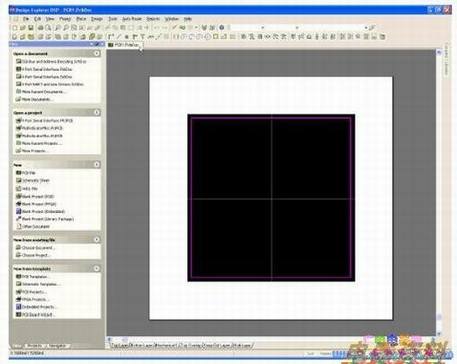

11、PCB向导现在收集了它需要的所有的信息来创建你的新板子。PCB编辑器将显示一个名为 PCB1.PcbDoc 的新的PCB文件。
12、PCB文档显示的是一个默认尺寸的白色图纸和一个空白的板子形状（带栅格的黑色区域）。要关闭图纸，选择 Design > Options ，在 Board Options 对话框 取消选择 Design Sheet 。
