Protel99SE考证常见问题及解决


  1.新建立文件

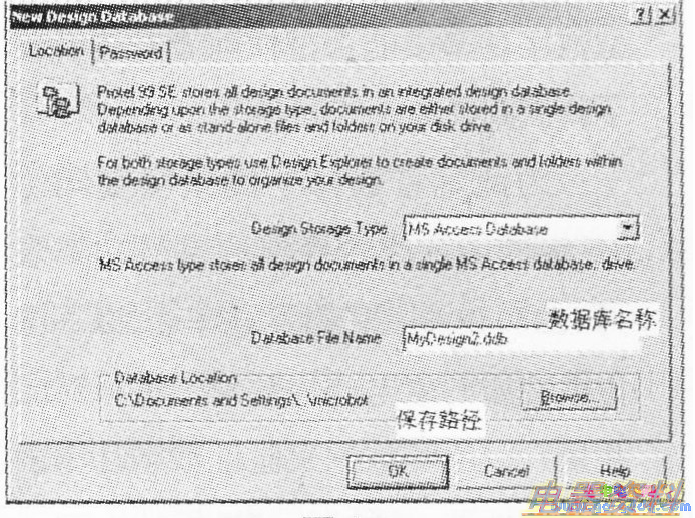

  File→newdesign.给建立的数据库命名同时设定路径。

  注意:很多同学图画好了不知道保存的路径在这里要注意了(如上图所示)。

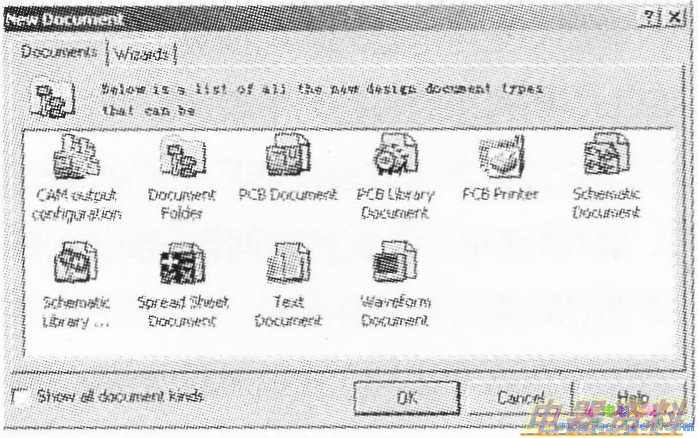

  新建文件:File→new或者在空白处右击→new。建立相应的文件(十个选项,如下图所示)。

  2.用Sch设计图

  根据指定的题目要求画出原理图,在库里找不到的元件需自建元件。

  注意:画完后,ERC检查(Tools→ERC)常会出错,一般情况下要检查电气连接,检查导线是否用错线,导线之间是否重叠,集成块的管脚属性,(Input/Output/Power)等的设置,是否有不必要的导线悬空(线、地线等),元件标识是否重复等。

  当元件库里面的元件与我们要求作的原理图元件不同的时候,我们需要通过编辑对元器件编辑,编辑完成后不要忘记按更新按钮UpdateSchewwwts。



  3.用Sch的CreateNedist生成网络连接表

  此顶设置在Design→CreateNedist。

  4.进入编辑器

  建立PCB文件与建立原理图方法一样。具体步骤:

  (1)定义板框(一定要在KeepOutlayer有个边框)

  (2)引入网络连接表,此项在设置在Desiga→LoadNets里面

  注意:加载网络表时的常见错误有引线重叠,增加了节点;元件引脚间缺少引线;元件的序号(Designator)重复(Duplicate);元件的封装(Footprint)与PCB所打开库的封装不一致;的网络号不正确。如:接地端没有改为GND,电源端没有改为V;元件引脚与封装引脚的编号不一致Nmber应该和封装引脚的序号Designator一致;(如图3、4所示,的nomber号1、2与diodeO.4的封装DesignatorA不一致,更改其一便可,习惯更改原理图);自建的封装尚未加载到库里面(我们可以在加载网络表的时候打开自建的封装或者加载到库里面去)。

  (3)放置元件(Component)

  可先用自动布局(Tools→AutoPlacements),再用手动布局进行调整。

  注意:自动布局器(ClusterPlcaer):适用于元件较少的电路板,整体布局器(StatisticalPlacer)适用于元件较多的电路板。

  (4)置布线规则(Design→Rules)

  注意:RoutingLayers(布线层)必须设置通常都设为水平或竖直,电源线和地线也应该一致,顶层走水平线,底层走竖直线;布线之前走线间距(ClearanceConstraint)和线宽约束(WidthConstraint)二者至少设置一项。

  (5)自动布线(AutoRoute>A11),手工调整

  (6)保存、打印

  Protel99SE是目前较为流行的,专业基础软件,要想学好它,必须从细节开始,每个环节都要仔细处理,这样才能快速的画好图,制作出电路板。
