各种快速制板方法比较


  物理方法:传统物理雕刻方法工艺相对简单,只需手工雕刻与钻孔即可。

  但由于全是手工操作,其最主要的缺点是费工费时、精度不易控制、双面板的钻孔难以对齐,且存在不可恢复性,对操作要求很高。目前,传统物理方法已较少有人采用。

  化学方法:工艺相对复杂,但精度可控,是目前使用最广泛的快速制板方法。但由于受打印精度、曝光及显影时间等因素的影响,加之腐蚀过程的控制难度高,所以在制得高质量的板还有一定的难度。

  要制得高精度的PCB板依靠传统的方法显然是困难的。

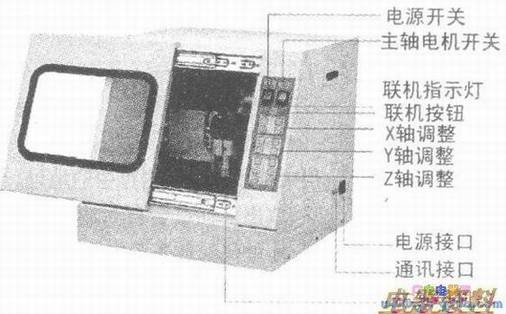

  但是现在借助“快速线路版雕刻机”就能满足这个的要求,见下图。



  “快速线路版雕刻机”其实就是一台小型的高精度数控铣床,只要简单地把PROTEL的PCB电子文件通过专用的传送文件直接传输到线路板雕刻机上,并简单地销校对一下刀具,则线路板雕刻和自动钻孔等工作就全部自动完成了。该制作工艺与传统的物理方法和化学方法相比,具有快速高效、自动、精确、环保等优势。该机不但适合个人使用,而且也适合教育、科研、部队、企业等单位进行开发工作。

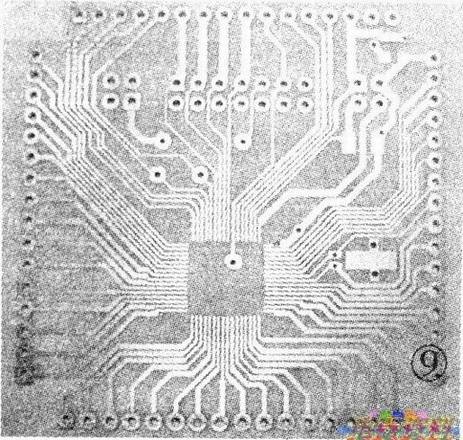

  下图是利用“快速线路版雕刻机”制作的PCB板成品,质量非常好。
