作为现代电子爱好者，当看到一块很不错的板，上面布满了密密麻麻的元器件，想亲手制作一块电路板但又不想拆除板上的元件，因为那样做会将一个好端端的电子装置破坏掉；也许想用电脑运行电路设计软件亲手制作一块印刷电路板，但又没有电路原理图，在这种情况下您可以采用下述方法制作印刷电路板。
本文所采用的制作方法是：用数码照相机或扫描仪，对将要制作的电路板进行拍照或扫描。获取彩色影像后，将图象输入到电脑中的图象处理软件“Photoshop”中加工处理，使其变成黑白色的Bmp位图，然后将位图图象按照相应的尺寸和象素的大小，送到一个叫“Bmpto”的软件中，把位图转换成Pcb图象。接下来将变换后的图象送到电路设计软件Prote199中进行编辑处理。处理后的pcb印刷电路板图将通过，按照印刷电路板的真实比例将图形打印到热转印纸上，最后对热转印纸加热，把印刷电路板图转印到敷铜板上，将印有电路图的敷铜板放入三氯化铁腐蚀液中腐蚀，腐蚀完后经过打眼等项处理，一块电路印制板就做成了。
下面通过制作过的无线四键发射、接收，以图例的形式来讲述用这种方法制作的具体过程。

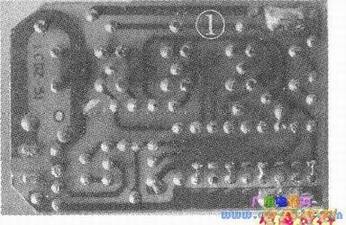

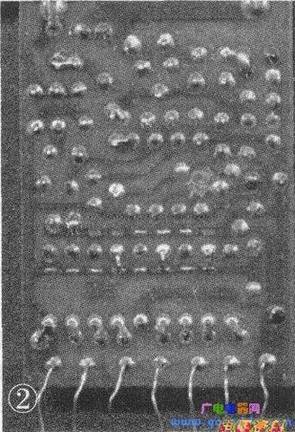

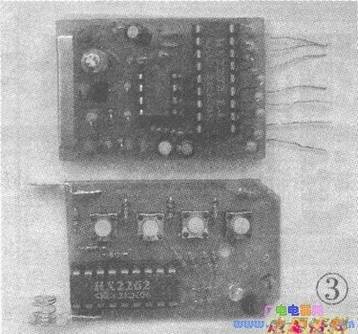

一、获取影像用带有近拍功能的数码照相机或能扫实物的扫描仪（厚形的扫描仪大多数具备实物扫描功能）对将要制作的电路板的正反两面进行拍照或扫描，要求电路板在扫描仪上摆放位置要横平竖直，照相机采用60厘米左右近拍，拍照时镜头和被拍电路板尽量保持水平位置，不仅要使形状端正而且要认真对焦，使图象清晰。笔者采用柯达数码相机拍摄的无线四键发射、接收遥控器的影像图参见图1、图2、图3．其中图1、图2分别是发射机和接收机印刷电路板照片。图3是它们的正面元件实物图。我们把图1、图作为制作的源图，图3作为元件位置参考图。
二、将源图在“Photoshop”软件中的处理

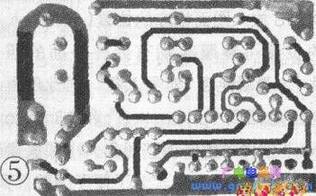

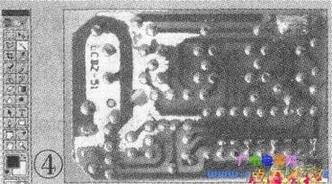

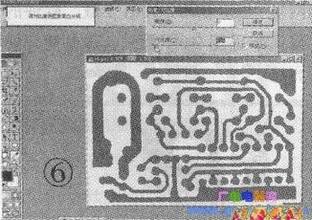

获取彩色影像后，将其输入到电脑中的图象处理软件“Photoshop”中加工处理，请参见图4。主要使用魔棒和矩型选框工具，配合Delete键删除图象中没有敷铜的部分（注意要将背景设为白色，前景设为黑色），处理完后用左键单击菜单栏中的图象/调整/去色后将彩图转为黑白色如图5所示。从图中我们看到焊点还有金属光泽，我们把它也变成黑白色，用鼠标左键单击菜单栏中的图象/调整/亮度/，调整亮度/对比度使所有的焊点和线条呈现黑色然后单击确定即可（请见图6）。接下来用鼠标左键单击菜单栏中的图象/模式，灰度，在弹出的对话框中询问是否合并图层？选择合并，将图变成灰度图形。再次用鼠标左键单击菜单栏中的图象/模式/位图，此时出现对话框让你选择位图的象素/英寸和方法使用，你只要把象素设置成，方法使用选择“扩散仿色”然后单击确定即可将灰度图变成Bmp位图。最后用鼠标左键单击菜单栏中的图象/图象大小，把象素设置在600左右。采用比实物（发射板实际尺寸为×3.1厘米）大5倍的比例设置图象大小，请见图7。然后给它起名为发射板Bmp存盘待用。从图7细心的读者可能会看出，这样得到的位图不是很清晰，为了得到更好的Bmp位图，在源图转换成灰度图之前可以用画笔工具做成焊盘和导线进行描图处理（请参见图8接收板图），进行处理后如果象素变高，可采用近似实际尺寸的位图（接收板实际尺寸为：4.5x3.0厘米）存盘待用，防止输入到“BmptoPcb“的软件的图形太大，输入处理时间太长。
