第一课:建立一个文件,并且添加自动布线所必需的封装库

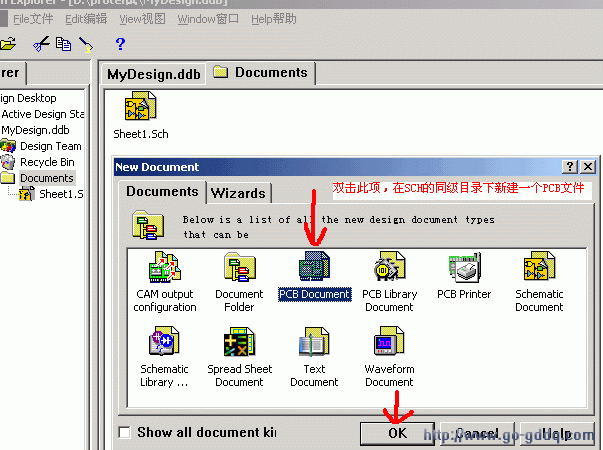

1.在Documents目录下新建一个*.PCB文件,这样做的目的是要让*.SCH和*.PCB在同一目录下
2.添加自动布线要用到的封装库
3.添加封装库

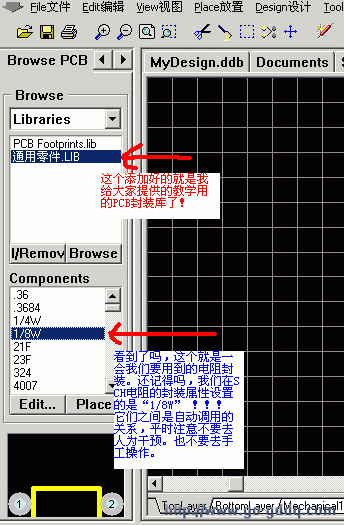

4.这是添加好后的效果

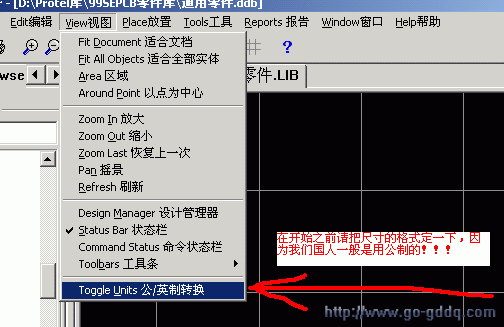

5.一定要把尺寸单位转换一下,英制实在是不爽
第二课:把前面的SCH文件变成PCB板

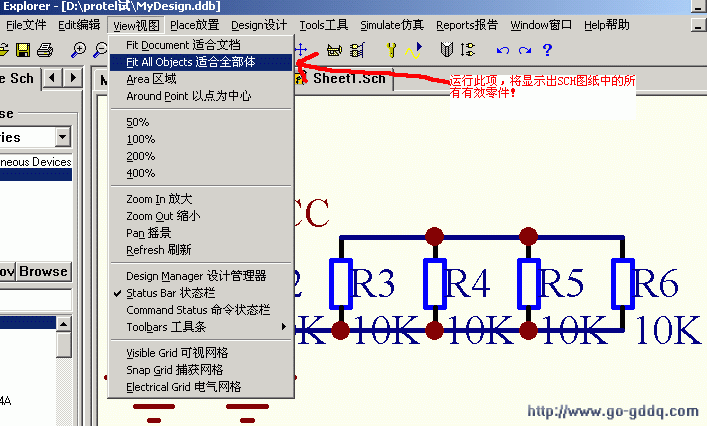

1.先看看SCH中都有什么零件

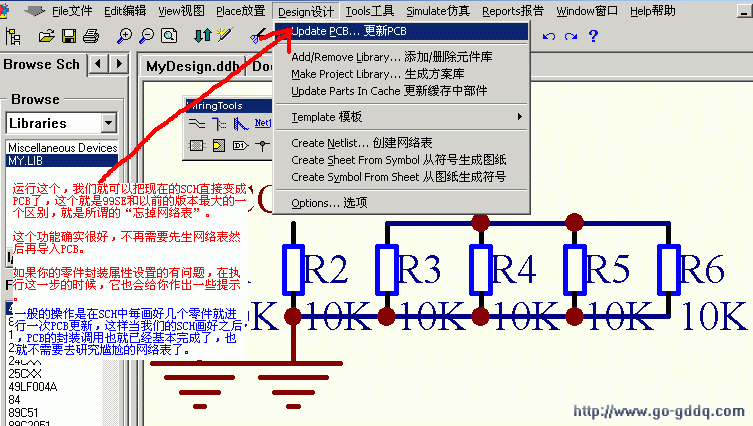

2.就是这个选项了,一个革命性的强大功能
