Allegro布线规则的设置


布线经常会要求对重要的信号线进行规则的设置。布线规则的设置通常包括线宽和线距两大部分。下面就以一主板Layout guide为例部分说明之。

1. 首先是对整板未定义线规则的设置,如下表所示:

Net NameWidthSingNet Group
Non-special Signal Inner layer: 4
Outer layer: 5
Inner layer: 4
Outer layer: 5

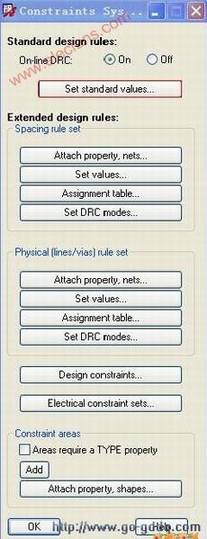

选择 打开set standard values

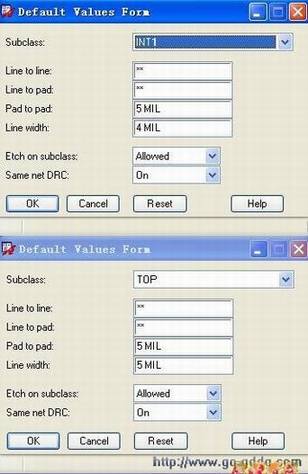

这里规定了Default line 在outer layer(TOP)和inner layer(INT1)中的line width 和pad to pad 的间距。

2. 接下来设置HOST 部分,见下表要求:

Net NameWidthSpacingSpace with other
signal
Net Group
FSB SignalsInner layer: 4
Outer layer: 5
8/10 20HOST

    首先将属于此网络的所有net 定义为同一组,即BUS NAME=HOST

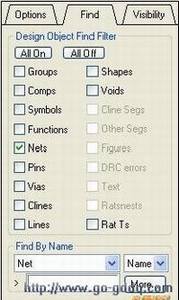

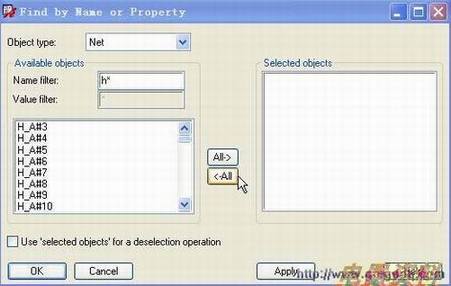

    选择Edit-Properties 并在右侧的当前命令栏中点击More 打开Find by name or property 窗口,ok

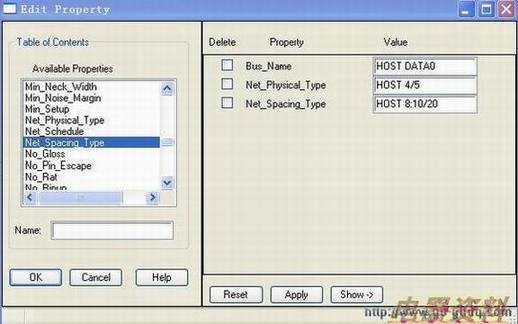

这样就可以得到下面的窗口:
