(1)认识常见波形
维修中会遇到各种各样的波形，归纳起来，主要有以下几种：
①正弦波。
理论分析和实践证明，无论是性还是非周期性的信号，不管是什么样的波形，都是由不同、不同幅值、不位的正弦波组合而成。所以，正弦波是一切信号的基础，描述的基本参数有频率（周期）、幅值、等。
在彩电中，正弦波主要有市电正弦波（可在输入中测到）、信号（可在晶振一端测到）、单一音频信号（当输入音频信号时，可在音频电路中测到）等。
②矩形波（方波）。
矩形波也称方波，也是一种十分常见的波形。描述矩形波时，仅仅用幅值、周期、相位不够，还需要用脉冲上升时间、下降时间、持续时间、占空比等参数。

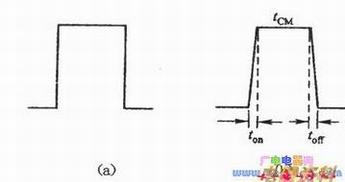

理想的矩形脉冲如下图(a)所示。实际的矩形波存在着上升时间和下降时间，如下图(b)所示。
从低瞬间上升至高电平，这个过程叫做上升过程。虽然这个过程时间很短，但总是需要一定的时间，通常把这个时间叫做上升时间，用ton表示；电压上升至高电平后，将会维持一定时间，这一时间叫做高电平持续时间，用tom表示；之后，这个高电平突然降低至原来的低电平，这个过程叫做下降过程，下降过程需要的时间叫做下降时间，用toff表示：高电平持续时间与矩形波的周期之比称为高电平脉冲占空比。
理论和实践证明，矩形波脉冲是由一系列正弦波（谐波）组成的：脉冲的快速变化部分代表高频分量；脉冲的过渡部分（持续阶段）代表低频分量；脉冲的占空比影响电路的输出能量。上升时间、下降时间和持续时间不同，就形成了不同形状的脉冲图形，脉冲包含的高频分量、低频分量和占空比也会不同。
在彩电中，行同步信号、场同步信号、开关管驱动脉冲、数字脉冲波形等都是矩形波信号。
③锯齿波。
锯齿波也是一种简单的波形，在彩电中，锯齿波主要存在于电路中，例如，开关电源控制芯片一般外接有RC定时元件，定时C两端的波形就是一种锯齿波。
④复合波形。
复合波形是指没有一个固定形状的波形，这类波形中包含有多个分量，不同的信号形状区别很大。其实，这种波形是几个不同的分量在一个周期内的不同时段和电平上叠加起来的波形图，这些分量实际上就是那些简单的波形，有正弦波、有脉冲等。由于这类波形形状各异，会给分析波形带来一定的困难。在PDP彩电中，常见的复合波形主要有彩色全电视信号波形、RGB模拟信号波形、音频信号波形等。
