分析问题应出征视放。该机的视放处理电路主要由视频前置放大集成块M52749与三块视频放大输出集成块CVAl770M组成。

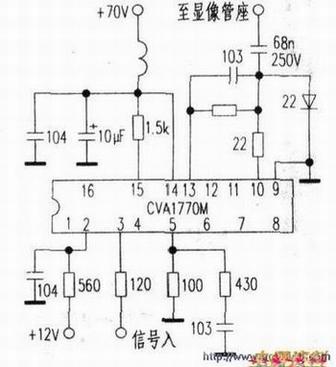

其工作原理是:M52749FP将电脑主机传送来的信号处理后输出三基色信号分别提供给三块CVAl770M,再由CVA1170M放大后驱动显像管的阴极。经检查发现有一块CVAl770M已经损坏。经剖析该集成块的外围电路见上图,决定用常见的LM24~x系列三通道视频放大输出集成块来代换。

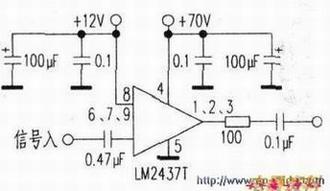

依据有二。一是原机所用的CVA1770M已坏了一块。另两块虽然还好,但已无法让彩显正常使用了,而LM24xx系列是三通道视频放大输出集成块。可以-一块顶三块CVA1770M;二是LM24xx系列集成块外围电路简洁。所用元件少。很方便代换。正好手上有块LM2437T,经试用,代换成功。代换方法很简单,按电路图将原来三块CVAl770M的信号输入、输出及引脚切断,再用跳线接到LM2437T相应的引脚上即可(见下图)。LM2437T可安装在原来的散热片上,如在代换后屏幕上有干扰。可在LM2437T两组引脚串入,电解尽量接近LM2437T两组电源引脚。
