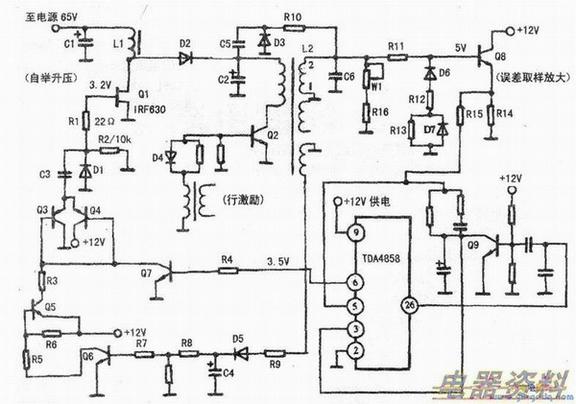

在维修中，显示器的“二次”损坏占有相当比例，故掌握其维修方法，仍然重要且不过时。供维修参考（见图下）。
根据处理形式，可分为升压型和降压型两种：升压型“二次”就是将主电源输出的+45～55Vdc转换为75—130Vdc，为行扫描电路供电；降压型“二次”电源就是将主电源电路输出170～210vdc（用于飞利浦显示器机型中）转换为80～140vdc，为高压供电。升压型的升压管采用N沟道MOS管IRF630(IRF634)，降压型采用P沟道MOS管IRF9630，在维修时慎重。
下面以彩色显示器(CRT)“二次”电源原理进行剖析：+B电压输出电路由升压Ll，升压开关管Ql(IRF630)，升压D2，“二次”电源C2组成。接通电源后，主电源开始工作，经稳压后得到+12V，为TDA4858（⑨脚）供电，启动“二次”电源Osc开始工作。从TDA4858⑥脚输出行频同步脉冲电压3.5V，经Q7放大，Q4、Q3推挽放大，又经Rl(22Q)加至Ql栅极G，使Q1工作于开关状态(ONIOFF)。当Ql饱和导通时，+50V电压经Ql源(S)极、漏(D)极及储能Ll形成回路，此时Ll储能，储存于Ll中。在Q1截止时，因Ll中电流不能突变，在Ll中产生，经D2释放给C2及电路。待释放完毕后，就完成一个工作。周而复始。
“二次”电源损坏原因：“二次”电源电路中，最容易出现故障元器件就是“二次”电源电路中的电源开关管Ql(IRF630)、升压电感Ll、升压二极管D2。对于升压型，先判断是“二次”电源问题还是控制电路问题。先把Ql焊下，若显示器仅是行幅缩小，表明主电源输出电压基本正常；若D2损坏导致显示器指示灯闪烁“黑屏”。当D2损坏，或C2变容，会使“二次”
电源输出电压偏低而导致行幅小故障：若储能电感有局部短路（行输出管击穿短路后，大电流持续流过此电感造成）会使“行管”损坏。此时储能电感在维修时不可忽视。
代换：升压二极管D2损坏时，可用UG4、RU2A等快速恢复二极管代换。升压开关管Ql(IRF630)可与IRF634直接互换。
