简介：
电冰箱在工作时，危及冰箱压缩机安全的主要因素有：过高、电。过低及压缩机在运转过程中突然停电瞬间又恢复供电。
根据轻工部家用电冰箱标准，电冰箱使用电压应为180V-240v 。当电源电压过高（ > 240V ）时，流经压缩机的就大于规定值，易使压缩机过热损坏；当电源电压过低(<180V) 时，转动力矩过小，压缩机就会停车，流经电机的电流也会上升引起过热而损坏。由冰箱制冷原理可知，压缩机在工作时，在吸气和排气管侧有较大的压力差。若压缩机停下来之后卜又 J 艾即启动，则此时管内的压力无法在停电的短短一、二分钟内平衡，因此电动机的启动力矩会因压缩机活塞上高反压而超载，导致电机电流远大于正常值，严重时会造成压缩机“闷车”而无法启动。
对于大中城市来说，电网电压相对比较稳定，波动范围很少超出180V-240V 范围，所以简易型电冰箱保护器一般只设置断电复电延时保护功能，在冰箱使用过程中，如遇突然停电又恢复供电时，它能自动延迟一段时间再接通电源，从而起到保护冰箱压缩机的作用，它适合城市里电冰箱用户使用。
工作原理：

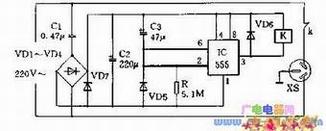

简易型电冰箱保护器如图4-2，它由降压整流、记忆延迟电路和开关控制器三部分组成。
降压由 VD1-VD4、 VD7 和器 Cl 、 C2 组成。当保护器接通 220v 交流电，C2两端即能输出12V左右的稳定直流电，供 用电。
记忆延迟电路由时基IC和它的外围元件C3、R、VD5组成。开关控制器由K和它的常闭节点和三孔插座XS组成。
接通电源后，12V直流经过R向电容C3充电，由于充电需要一定的时间，所以IC的阈值端处于高电位，继电器K通电其常接点K断开，此时三孔插座XS无交流电输出，电冰箱电源被切断。随着C3不断充电，IC的触发电位不断下降，IC被置为输出高，继电器K释放，常闭接点K吸合、插座输出220V交流电，电冰箱通电工作。当电网断电时，C3储存电荷通过IC内部分和VD5迅速释放，为电网恢复供电时做下一次延迟准备。
