(1)TCON板形成的由UP1与某些引脚内外组成的2.5V电压形成。2.5V主要为系统处理块、U4供电，同时还经UP5输出1.8V给U3系统电路供电。当电路无2.5V电压输出或没有1.8V输出时，将出现灰屏故障。

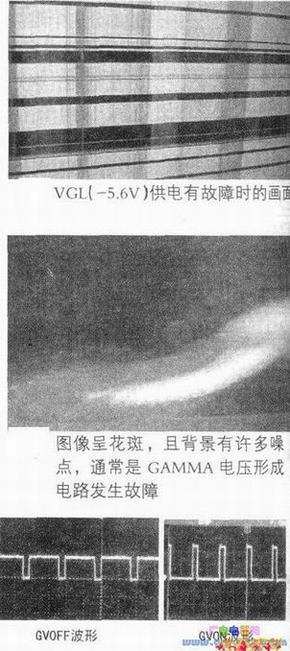

(2)TCON板给行列驱动电路提供的VGL电压经限流RP16接入CN1、CN2送入行驱动电路。此路电压异常将导致液晶屏TFT工作状态乱，表现的故障现象如上图所示。
(3)TCON板给行驱动电路提供的VGH电压出故障，将表现如同主板与屏匹配错误时的现象，背景上有许多噪点，且画面呈斑状，此现象也属于屏充电不彻底的结果，见中图。
QP7⑤、②脚是系统管理芯片U3送出的开关信号。正常工作时GVOFF为2.04V，GVON为0.46V，此时QP7内部A通道组成的N沟道MOSFET管导通，⑥脚电压下降为1.16V，使QP8大功率管导通，为屏基板提供大电流的VGH电压供行驱动电路工作。同时，又因为QP7⑤脚有0.46V电压，这样B通道组成的MOSFET管也导通，由DP8、QP7组成的VGH屏放电回路也工作。这部分电路组成屏充电、放电回路，对屏电容充电时，GVOFF启动；屏放电时，GVOFF为低，GVON为高电平。GVOFF、GVON和VHG波形见下图。由图可看出，工作时GVOFF、GVON波形的相反。
根据实际维修经验知道，VGH电压在屏工作时非常重要，它是用于打开TFT的，TFT打开后，光才能通过液晶分子，故VGH供电支路有故障会严重影响画1质。如果此电路有故障会表现出与系统处理块U3(57)脚输出OE信号中断时一样的故障现象。
(4)GAMMA参考电压形成电路由TCON板上的U6形成14组电压。这14组电压先由R71～R79、R81～R89对15.43V(VREF)基准电压进行分压，再由U6校正后输出。这些电压异常将导致图像花斑，背景有许多噪点等，见中图。
(5)TCON板为TFT共用电极提供的VCM电压，此电压异常将会导致光栅偏白。
(6)U6(39)脚输出的VSCM电压经R94去屏基板，此电压对画面显示没有影响。
