(1)U3(62)脚输出STH指令中断将出现无图、无字符，屏幕上为黑色背景且有白色竖线故障。

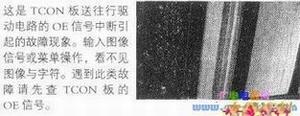

(2)U3(57)～(59)脚送出OE、STV_R、TP1三路指令信号经排阻RA2去排插CN1、CN2。三路信号中(58)、(59)脚输出的STV_R、TP1两路信号即使开路对画面也没有影响，但(57)脚输出的OE（数据传送使能）信号中断，便会出现下图所示故障现象。
(3)U3(62)～(64)脚输出STH（行启动信号）、STH-R（行起始控制信号）、POL极性转换信号。实际维修过程中发现这三路信号有故障并不会影响行、列驱动工作，屏幕显示画面正常。
(4)U3(65)脚输出DRL1指令信号，异常时将影响整个行、列驱动电路工作，屏幕上将显示灰白色的画面，看不到图像也无字符。
(5)U3(127)脚为复位电路，此电路有故障必导致U3不工作，TCON板不工作，从而出现暗的灰屏光栅，与主板没有提供上屏是一样的光栅。正常工作时，(127)脚工作电压应为2.18V。

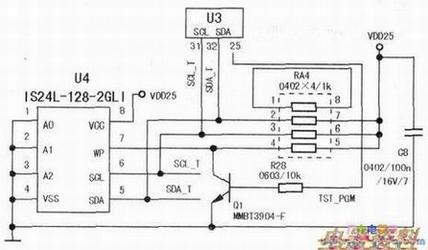

(6)U3(31)、(32)脚送出I总线去U4，若TCON板工作时没有读取到U4中保存的屏有关信息，屏幕上就只能显示亮灰白色光栅，不会出现字符和图像。U4存储有不同屏形成新画面的256级灰度数据。存储器电路结构见下图。
