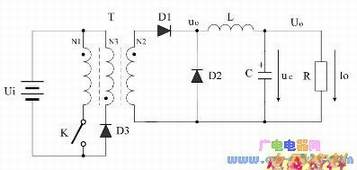

正激式变换器的典型如下图所示。
当开关K闭合时，的初级线圈N1被直流激励，线圈N1电压为上正下负；次级线圈N2感应的电压也为上正下负，D1导通，通过L给R供电和给C充电。
当开关K断开时，变压器的初级线圈N1产生很大的反电压，为了防止变压器初级线圈产生的反电动势把开关管，正激式变压器的变压器增加一个反电动势吸收绕组；同时，次级二极管也截止，由于次级L不能突变，通过二极管D2继续给负载供电；同时C也为负载供电。
正激式变换器只有传输能量的功能，储存能量是通过次级的电感L和电容C来完成的。
