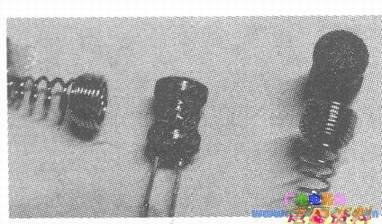

电磁感应式振动是利用电磁感应的原理设计的一种振动传感器,其结构由永久磁铁和一个线圈组成,根据磁铁固定和位移又分为静磁结构和动磁结构两种形式。动磁结构的线圈固定不动,当振动出现后,永久磁铁振动位移,从而引起线圈中的量发生变化,在线圈中产生感生;静磁结构的线圈固定在一块永久磁铁上,受到振动位移后,与磁铁组成的磁路发生变化,从而引起线圈中磁通量的变化,线圈中产生感生电动势。上图所示的电磁感应式振动传感器是一种动磁结构的传感器,感应线圈使用了铁氧体磁芯的一个大线圈。
电磁感应式振动传感器的优点是;
①无触点使用寿命长;
②振动体的谐振由弹簧结构决定,做到次声或者更低,减小鞭炮,打雷等声源的干扰。
其缺点是:
①结构相对复杂;
②整个结构体积略大;
③输出信号幅度较低,需要放大整形。

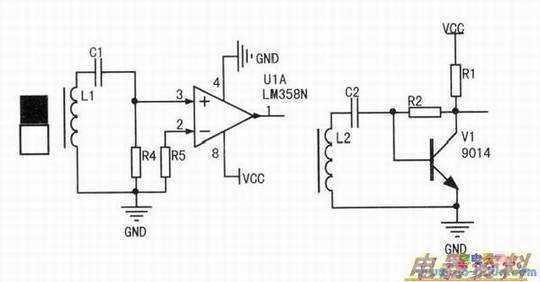

下图是使用运算放大器放大整形和三极管放大的典型。
