灵敏度可调整的振动传感模块

  　　振动传感模块实质上就是振动与一个的组合，本文的传感模块使用了两个全方位微型振动传感器，在线路板上垂直分布，两个振动传感信号分别送到一片PHILIPS单片机的两个输入端口上，由另两个端口输出经过处理的数字信号。
　　
　　振动信号出现后，振动信号的强度不同，振动传感器输出的振动信号的脉冲宽度和振动持续时间不同，单片机将检测到的信号脉宽和振动信号的持续时间，通过一定的算法并与灵敏度等级比较，输出振动信号。振动灵敏度通过板上的按键开关设置，设置后的灵敏度级别数据储存到单片机内部的EEPROM中。灵敏度设置数据具有记}乙功能，直到再次设置来修改。
　　

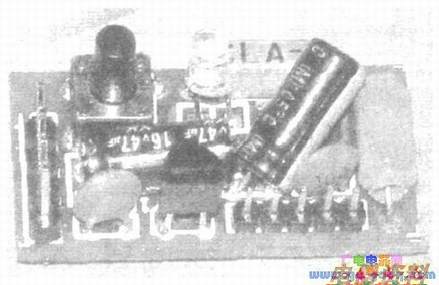

　　振动传感模块有两个输出端口，各自输出特定的信号。当接收到振动信号后，一个端口输出5ms的定宽脉冲信号，另一个端口输出报警警笛信号。报警信号输出持续时间是lOs，lOs后再次检测到振动信号的出现，再次输出一个lOs的报警信号。输出的报警信号经过放大后推动喇叭发声。模块如下图所示。
