彩电小信号处理IC内部检测电路

　　彩电行、场扫描和亮度信号处理内部，大多设有“X射线”过大检测、沙堡脉冲检测、行逆程脉冲检测、ABL检测等多种检测电路。当上述被检测项目丢失、超过预定值时，内部保护电路就会进入保护状态。
　　

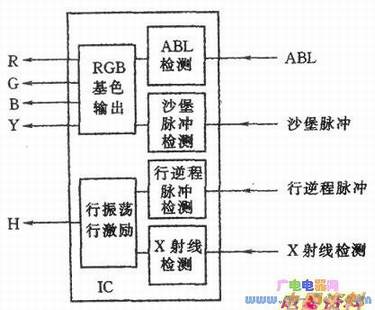

　　下图是常见的小信号处理IC内部检测电路示意图，其中“X射线”过大检测和行、场脉冲检测电路检测到故障时，大多采取关闭行振荡或切断行激励脉冲的保护措施。当沙堡脉冲和ABL检测电路检测到故障时，大多采取关闭亮度通道、迫使视放电路截止的保护措施。
