在新型彩电的，不但采用I总线控制技术，还开发了多种、脉冲检测电路，当微处理器检测到被控电路发生故障时，往往采用待机的方式进入保护状态。
常见的微处理器保护检测功能有：IIC总线系统信息检测保护电路，行、场脉冲检测保护电路，市电(AC220V)电压检测保护电路，各种输出电压失压检测电路等。当各种检测电路检测到被控电路或相关电压、脉冲异常或发生故障时，大多采用待机的方式进行保护，有的微处理器还具有故障信息显示功能，通过屏幕或指示灯闪烁次数显示故障信息，为维修提供参考。

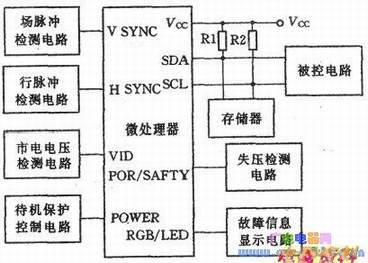

下图是常见的微处理器保护电路方框图。
IIC总线系统信息检测保护电路，图中的SDA数据线和SCL时钟线与和被控电路相连接，由于IIC总线系统具有双向数据传输功能，不但微处理器可向被控电路传输控制和调整信息，被控电路还可向微处理器传输状态信息。当被控电路发生故障或信息出错、信息传输发生故障时，或存储器内部数据丢失或出错时，有的彩电微处理器会采取保护措施。
IIC总线系统信息检测保护电路的测试点是微处理器和被控电路的SDA数据线、SCL时钟线、VDD和电压。
行、场脉冲检测保护电路，图19中的VSYNC是场扫描脉冲信号输入端，HSYNC是行扫描脉冲信号输入端，行、场脉冲主要作为微处理器字符信号的定位，当行、场脉冲丢失或异常时，往往大多会产生无字符或字符位置改变的故障现象，有的彩电微处理器会采取保护措施。
行、场脉冲检测保护电路的测试点是微处理器的VSYNC（场同步）和HSYNC（行同步）引脚的行、场脉冲是否正常。
市电(AC220V)电压检测保护电路的检测范围：一是受微处理器软件数据的规范；二是受VID引脚外部市电电压检测电路的参数有关。图19中的VID是市电电压检测输入端，微处理器将VID电压与IIC总线系统软件设定的基准电压进行比较，运算出市电的实际电压，作为保护关机的依据。
市电电压检测保护电路的测试点是VID引脚电压，当屏幕上显示“市电电压低于130V，请关机”或“市电电压(220V)高于270V，请关机”的字符时，如果此时测量市电电压正常，而VID引脚电压不正常，则是VID引脚外部市电电压检测电路元件变质；如果VID引脚电压正常，则是IIC总线软件与保护电压有关的数据出错，应进入IIC总线调整状态，对相关项目数据进行修改。
微处理器设置的失压、过压检测保护电路，图中的POR或SAFTY引脚即是失压、过压检测电压输入脚，外接失压检测和过压电路，对或行输出的各种高、低电压进行检测，当被检测电压因短路或整流、电路开路而失压，或被检测电压过高时，将POR引脚电压拉低，微处理器据此进入保护状态。
微处理器设置的失压、过压检测保护电路的POR或SAFTY引脚是测试点，该脚电压高于2.5V时，电视机正常工作，低于2.5V时，进入保护状态。
