1.常用“通用驱动板”介绍
目前，市场上常见的驱动板主要有乐华、鼎科、凯旋、华升等品牌。驱动板配上不同的程序，就驱动不同的液晶面板，维修代换十分方便。常见的驱动板主要有以下几种类型：
(1) 2023 B-L驱动板
2023B-L驱动板的主控芯片为RTD2023B，主要针对LVDS接口设计，实物如图1所示。

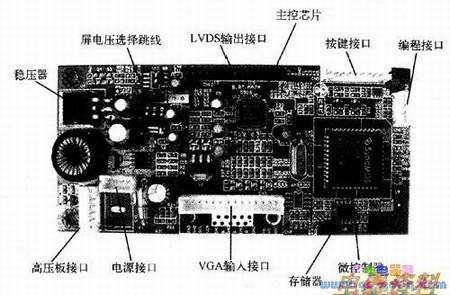

图1 2023B-L驱动板实物
该驱动板的主要特点是：支持LVDS接口液晶面板，体积较小，价格便宜。主要参数如下：
输入接口类型：VGA模拟RGB输入;
输出接口类型：LVDS;
显示模式：640×350/70～1600×1200/75Hz;
即插即用：符合VESA DDC1/2B规范;
工作：DC 12V±1.0V，2～3A;
适用范围：适用于维修代换19in以下驱动板。
2023B-L驱动板上的VGA输入接口各引脚功能见表2，TXD、RXD脚一般不用。

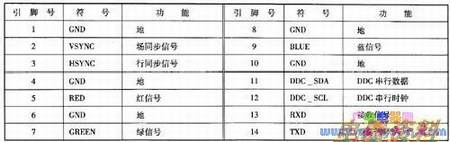

表2 VGA插座引脚功能
2023B-L驱动板上的按键接口可以接五个按键、两个指示灯，各引脚功能见表3。

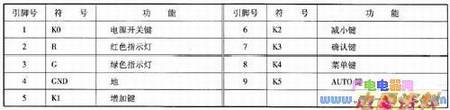

表3 2023B-L驱动板上的按键接口引脚功能
2023B-L驱动板上的LVDS输出接口(30脚)引脚功能见表4。

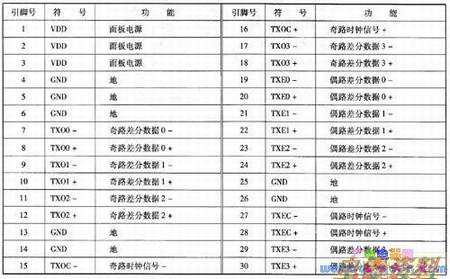

表4 2023B-L驱动板LVDS输出接口各引脚功能
2023B-L驱动板上的高压板接口引脚功能见表5。

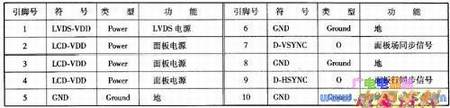

表5 2023B-L驱动板上的高压板接口引脚功能
(2)203B-L驱动板
2023B-L主要针对TTL接口设计，其上的LVDS接口为插孔，需要重新接上插针后才能插LVDS插头。2023B-T驱动板实物如图6所示。

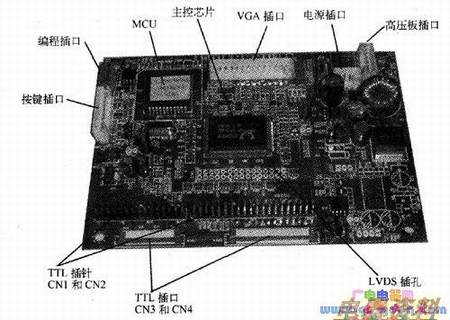

图6 2023B-T驱动板实物图
2023B-T驱动板体积比2023B-L稍大，价格也相对高一些，其主要参数如下：
输入接口类型：VGA模拟RGB输入;
输出接口类型：TTL;
显示模式：640×350/70Hz～1280×1024/75 Hz：
即插即用：符合VESA DDC1/2B规范;
工作电压：DC 12V±1.0V，2～3A;
适用范围：适用于维修代换20in以下液晶显示器的驱动板。
2023B-T驱动板的VCA输入接口、按键接口、LVDS输出接口、高压板接口引脚功能与前面介绍的2023B-L驱动板基本一致。
2023B-T驱动板的TTL插针CN1(40脚)、CN2(30脚)用于驱动40+30屏线接口的液晶面板，CN1(40脚)、CN2(30脚)的引脚排列顺序如图7所示，引脚功能分别见表8 、表9。
图7 CN1(40脚)、CN2(30脚)
表8 TTL接口CN1(40脚)引脚功能

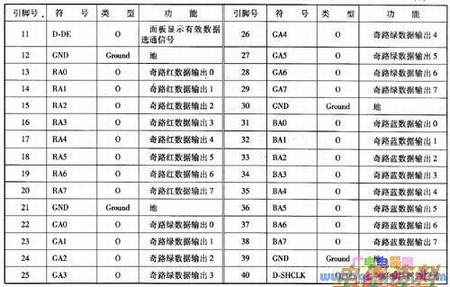

表9 TTL接口CN2(30脚)引脚功能
2023B-T驱动板的TTL插口CN3(45脚)、CN4(30脚)用于驱动45+30屏线接口的液晶面板，CN3(45脚)、

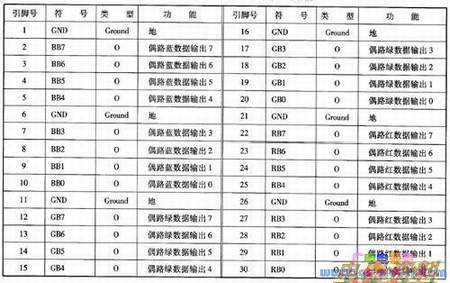

图12 CN3(45脚)、CN4(30脚)的引脚排列顺序示意图
表10 TTL接口CN3(45脚)引脚功能

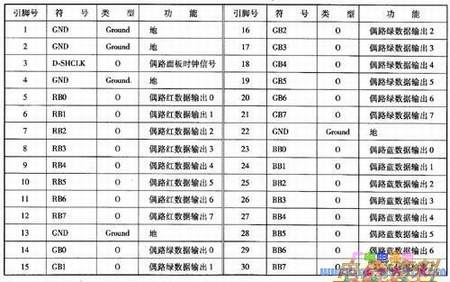

表11 TTL接口CN4(30脚)引脚功能
(3)CM5621驱动板
CM5621驱动板的主控芯片为GM5621，实物图如图13所示。

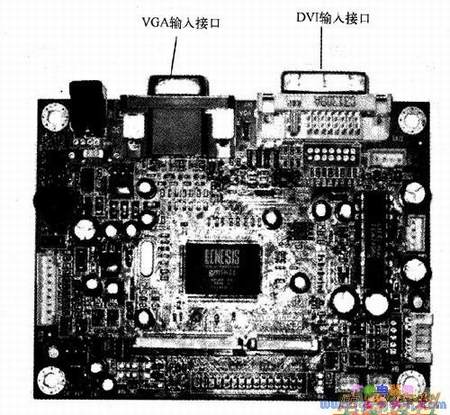

图13 GM5621驱动板实物图
该驱动板的主要特点是：具有DVI数字输人接口，能够接收DVI数据信号，支持LVDS接口液晶面板，主要参数如下：
输入接口类型：VGA模拟RGB输人和DVI数字输入;
输出接口类型：单路/双路6bit或8bit LVDS：
显示模式：支持SXGA(1280×1024)以下的分辨率;
工作电压：DC 12V±1。0V，2～3A;
适用范围：适用于维修代换15in、17in液晶显示器的驱动板。
(4)专用接口驱动板
