需要交流柜内照明，加热，需要直流电机储能（220V）或者作合闸电源（240V）。电源回路比较简单，这里只简单介绍一下。

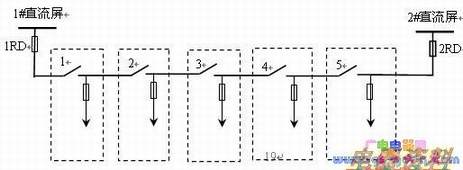

每个一次电源等级相同的间隔用一条主线路，主线路把所有该等级间隔的端子箱串联起来，图2.34表示出了直流回路是一个手拉手的合环回路，每个端子箱都有一个开环的刀闸，这样某个机构要停止供电时只需要断开它自己和旁边某一侧端子箱的刀闸即可，而不影响其他机构的正常供电，在主线路上已经有直流屏的出线保险（1RD、2RD）所以只能是安装刀闸不能是可熔保险或者。但是在到机构箱去的分支线路中还必须有可熔保险或者空气开关。
这里要说明一下合闸电源和储能电源的不同点，在以往的开关中，多是由操作电源动作接触器，接触器的大容量接点接通合闸电源，开关的合闸线圈瞬间通过冲击大产生巨大磁场，线圈中的铁芯动作带动开关动触头连杆，把开关合上，所以合闸电缆都比较粗，用2×30以上的铝芯电缆，在合闸瞬间直流屏受到的冲击影响也比较大。现在的弹簧操作机构开关，都是事先由储能电源将合闸弹簧储能，合闸时操作电源通过合圈，合圈中的铁芯顶开固定弹簧的棘爪，弹簧瞬间释放能量，由这个弹簧的弹性势能能去推动连杆将动触头合上。
通过比较合闸电源和储能电源的不同，因工作需要断开运行开关的合闸电源必须经过调度部门的同意，因为合闸电源一旦断开，开关重合闸就不起作用了。储能电源不存在这个缺陷。
交流回路与直流回路的结构完全一致。
