主板上常见的内存插槽有DDR与SDRAM两种，DDR内存插槽为184个引脚，SDRAM内存插槽为168个引脚。

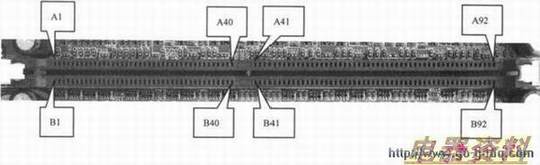

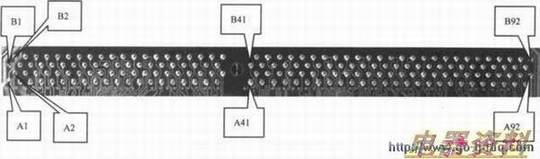

DDR内存插槽的外观及引脚排列如上图、下图所示。
DR内存插槽各个引脚的定义如表所示。
| 引脚序号 | 引脚定义 | 功能描述 | 引脚序号 | 引脚定义 | 功能描述 |
| A1 | SMBCLK | SPD串行时钟线(I) | B1 | 2.5V | 2.5V输入 |
| A2 | SMBDATA | SPD串行数据线(IIC) | B2 | SA2 | SPD地址线 |
| A3 | WP | SPD写保护 | B3 | SA1 | SPD地址线 |
| A4 | GND | 地 | B4 | SA0 | SPD地址线 |
| A5 | D59 | 数据线 | B5 | 2.5V | 2.5V电压输入 |
| A6 | D58 | 数据线 | B6 | D63 | 数据线 |
| A7 | DQS#7 | 数据选通 | B7 | D62 | 数据线 |
| A8 | 2.5V | 2.5V电压输入 | B8 | DQM7 | 数据掩码 |
| A9 | D57 | 数据线 | B9 | GND | 地 |
| A10 | D56 | 数据线 | Bl0 | D61 | 数据线 |
| All | 2.5V | 2.5V电压输入 | Bll | D60 | 数据线 |
| A12 | GND | 地 | B12 | NC | 空脚 |
| A13 | D51 | 数据线 | B13 | 2.5V | 2.5V电压输入 |
| A14 | D50 | 数据线 | B14 | D55 | 数据线 |
| A15 | DQS#6 | 数据选通 | B15 | D54 | 数据线 |
| A16 | 2.5V | 2.5V电压输入 | B16 | DQM6 | 数据掩码 |
| A17 | DCLK2 | 差分时钟信号对 | B17 | 2.5V | 2.5V电压输入 |
| A18 | DCLK2# | B18 | NC | 空脚 | |
| A19 | GND | 地 | B19 | D53 | 数据线 |
| A20 | D49 | 数据线 | B20 | D52 | 数据线 |
| A21 | D48 | 数据线 | B21 | 2.5V | 2.5V电压输入 |
| A22 | NC/CS2 | 空脚／片选（4个片选信号则使用） | B22 | NC/CS3 | 空脚／片选(4个片选信号则使用) |
| A23 | 2.5V | 2.5V电压输入 | B23 | D47 | 数据线 |
| A24 | D43 | 数据线 | B24 | D46 | 数据线 |
| A25 | D42 | 数据线 | B25 | GND | 地 |
| A26 | DQS#5 | 数据选通 | B26 | DQM5 | 数据掩码 |
| A27 | GND | 地 | B27 | CS#1 | 片选信号 |
| A28 | SCASA# | 列选信号 | B28 | CS#0 | 片选信号 |
| A29 | D41 | 数据线 | B29 | 2.5V | 2.5V电压输入 |
| A30 | SWEA# | 写允许信号 | B30 | D45 | 数据线 |
| A31 | 2.5V | 2.5V电压输入 | B31 | SRASA# | 行选信号 |
| A32 | D40 | 数据线 | B32 | D44 | 数据线 |
| A33 | D35 | 数据线 | B33 | GND | 地 |
| A34 | BAO | 逻辑阵列地址 | B34 | D39 | 数据线 |
| A35 | GND | 地 | B35 | D38 | 数据线 |
| A36 | D34 | 数据线 | B36 | DQM4 | 数据掩码 |
| A37 | DQS#4 | 数据选通 | B37 | 2.5V | 2.5V电压输入 |
| A38 | D33 | 数据线 | B38 | D37 | 数据线 |
| A39 | 2.5V | 2.5V电压输入 | B39 | D36 | 数据线 |
| A40 | D32 | 数据线 | B40 | GND | 地 |
| A41 | BA1 | ‘逻辑阵列地址 | B41 | CB7 | E校验数据 |
| A42 | CB3 | ECC校验数据 | B42 | 2.5V | 2.5V电压输入 |
| A43 | GND | 地 | B43 | CB6 | ECC校验数据 |
| A44 | CB2 | ECC校验数据 | B44 | A10 | 地址线 |
| A45 | AO | 地址线 | B45 | DQM8 | 数据掩码 |
| A46 | DQS8 | 数据选通 | B46 | GND | 地 |
| A47 | 2.5V | 2.5V电压输入 | B47 | DCLKO# | 差分时钟信号对 |
| A48 | CB1 | ECC校验数据 | B48 | DCLKO | |
| A49 | CBO | ECC校验数据 | B49 | 2.5V | 2.5V电压输入 |
| A50 | A1 | 地址线 | B50 | CB5 | ECC校验数据 |
| A51 | GND | 地 | B51 | CB4 | ECC校验数据 |
| A52 | A2 | 地址线 | B52 | D31 | 数据线 |
| A53 | D27 | 数据线 | B53 | GND | 地 |
| A54 | D26 | 数据线 | B54 | D30 | 数据线 |
| A55 | 2.5V | 2.5V电压输入 | B55 | A3 | 地址线 |
| A56 | A4 | 地址线 | B56 | DQM3 | 数据掩码 |
| A57 | DQS#3 | 数据选通 | B57 | 2.5V | 2.5V电压输入 |
| A58 | D25 | 数据线 | B58 | D29 | 数据线 |
| A59 | GND | 地 | B59 | D28 | 数据线 |
| A60 | D24 | 数据线 | B60 | A6 | 地址线 |
| A61 | A5 | 地址线 | B61 | GND | 地 |
| A62 | D19 | 数据线 | B62 | D23 | 数据线 |
| A63 | 2.5V | 2.5V电压输入 | B63 | A8 | 地址线 |
| A64 | A7 | 地址线 | B64 | D22 | 数据线 |
| A65 | D18 | 数据线 | B65 | 2.5V | 2.5V电压输入 |
| A66 | A9 | 地址线 | B66 | DQM2 | 数据掩码 |
| A67 | GND | 地 | B67 | A11 | 地址线 |
| A68 | DQS#2 | 数据选通 | B68 | D21 | 数据线 |
| A69 | D17 | 数据线 | B69 | GND | 地 |
| A70 | D16 | 数据线 | B70 | A12 | 地址线 |
| A71 | 2.5V | 2.5V电压输入 | B71 | D20 | 数据线 |
| A72 | CKEO | 时钟使能 | B72 | BA2 | 逻辑阵列地址 |
| A73 | D11 | 数据线 | B73 | 2.5V | 2.5V电压输入 |
| A74 | D10 | 数据线 | B74 | CKE1 | 时钟使能 |
| A75 | GND | 地 | B75 | D15 | 数据线 |
| A76 | DCLK1# | 差分时钟信号对 | B76 | D14 | 数据线 |
| A77 | DCLK1 | B77 | 2.5V | 2.5V电压输入 | |
| A78 | 2.5V | 2.5V电压输入 | B78 | DQM1 | 数据掩码 |
| A79 | DQS#1 | 数据选通 | B79 | D13 | 数据线 |
| A80 | D9 | 数据线 | B80 | D12 | 数据线 |
| A81 | D8 | 数据线 | B81 | 2.5V | 2.5V电压输入 |
| A82 | GND | 地 | B82 | A13 | 地址线 |
| A83 | NC | 空脚 | B83 | NC | 空脚 |
| A84 | NC | 空脚 | B84 | NC | 空脚 |
| A85 | D3 | 数据线 | B85 | GND | 地 |
| A86 | 2.5V | 2.5V电压输入 | B86 | D7 | 数据线 |
| A87 | D2 | 数据线 | B87 | D6 | 数据线 |
| A88 | DQS#0 | 数据选通 | B88 | DQM0 | 数据掩码 |
| A89 | D1 | 数据线 | B89 | 2.5V | 2.5V电压输入 |
| A90 | GND | 地 | B90 | D5 | 数据线 |
| A91 | DO | 数据线 | B91 | D4 | 数据线 |
| A92 | VREF | 基准电压 | B92 | GND | 地 |
对于DDR内存插槽的检测，2.5V电压输入引脚、时钟输入引脚为重要检测点。
使用测量2.5V电压输入引脚的电压是否达到了2.5V。如果电压不正常，则应检查内存供电。
使用示波器测量DCLK（0～2）#与DCLK（0～2）时钟输入引脚时钟信号是否正常（及幅值要符合标称值）。如果时钟信号不正常，则应检查时钟电路。
另外还可以再测量各个地址线、数据线的对地阻值，相同功能的地址线、数据线，其对地阻值均应相同（测量要在断开的情况下进行）。如果对地阻值相差过大，则应检查相关引脚至北桥芯片之间的线路，北桥芯片损坏的可能性较大。
