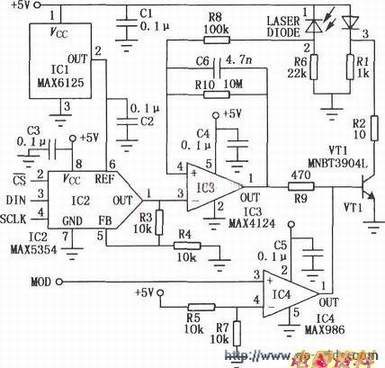

在激光管驱动中往往都会附带一个光电,它可产生一个正比于激光束强度(光功率)的,但这类光电管的响应大多相对较慢,一般无法跟踪激光管的峰值光功率。因此,本驱动电路是通过监测平均光功率来控制激光发生器的。可视激光数控调制驱动器电路如图所示,它包括一个3线串行接口的10位数模转换器(),用于控制一个可见光激光管输出恒定的平均光功率;一条单独的数字输入线(MOD),通过一个具有漏极开路输出的比较器(4)和VTl,向VD1馈入脉冲,实现数字通信。
