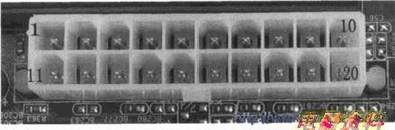

主板上的ATX插座是一个20针双排长方形的接口，它与ATX连接，ATX电源通过ATX电源插座为主板提供电源oATX电源插座的外观如下图所示。
ATX电源插座的引脚定义如下表所示
| 引脚序号 | 引脚定义 | 与之连接线颜色 | 引脚序号 | 引脚定义 | 与之连接线颜色 |
| 11 | +3.3V | 橙色 | 1 | +3.3V | 橙色 |
| 12 | -12V | 蓝色 | 2 | +3.3V | 橙色 |
| 13 | GND | 黑色 | 3 | GND | 黑色 |
| 14 | PS-ON(+5V) | 绿色 | 4 | +5V | 红色 |
| 15 | GND | 黑色 | 5 | GND | 黑色 |
| 16 | GND | 黑色 | 6 | +5V | 红色 |
| 17 | GND | 黑色 | 7 | GND | 黑色 |
| 18 | -5V | 白色 | 8 | PG信号(+5V) | 灰色 |
| 19 | +5V | 红色 | 9 | +5VSB | 紫色 |
| 20 | +5V | 红色 | 10 | +12V | 黄色 |
ATX电源插座的第8脚为PG信号，用于产生复位信号；第9脚为待命，即使未开机，此引脚都有5V电压供给开机：第14脚为开机控制，只要将此引脚电压拉低，ATX电源随即启动，向主板输出各组电压。
随着CPU的功耗越来越大，主板上还提供了12V的电源插座，专门为CPU供电，如下图所示。
