单端正激式开关电源

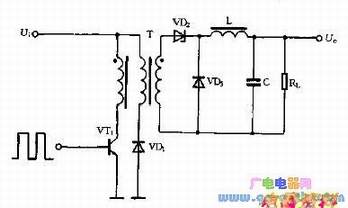

  　　单端正激式的典型如图四所示。这种电路在形式上与单端反激式电路相似，但工作情形不同。当开关管VT1导通时，VD2也导通，这时电网向传送能量，Ｌ储存能量；当开关管VT1截止时，Ｌ通过续流VD3继续向负载释放能量。

 　　在电路中还设有钳位线圈与二极管VD2，它可以将开关管VT1的最高限制在两倍电压之间。为满足磁芯复位条件，即建立和复位时间应相等，所以电路中脉冲的占空比不能大于５０％。

 　　由于这种电路在开关管VT1导通时，通过向负载传送能量，所以输出功率范围大，可输出50－200Ｗ的功率。电路使用的变压器结构复杂，体积也较大，正因为这个原因，这种电路的实际应用较少。
