风扇的调速一般采用降低绕组从而减弱磁场强度来实现调速任务的，目前通常采用的方法有两种，一种是串入电抗器降压法如图TS-1;另一种是通过改变绕组每伏匝数来调诉，其中抽头法用得较广泛，抽头法的原理是通过变换各抽头的位置来改变绕组每伏匝数，也即改变副绕组匝树使之减弱定子的磁场强度以达到调速的目的。

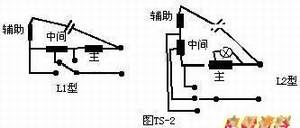

抽头法调速有三种绕组方法：1、主绕组。2、中间绕组。3、辅助绕组。中间绕组起调速的作用，这三种绕组方法可分别接成L型和T型。其中L型又分为L1型和L2型两种方式，如图TS-2所示。L1型适用于额定电压为110伏的运转式或罩极电动机调速用。因为这些电动机的中间绕组和主绕组在空间上是位的，所以两绕组分布在同一槽内，中间绕组在主绕组的上面。
L2型适用于额定电压为220伏的运转式电机调速。其中间绕组和副绕组在空间上是同的，所以两绕组分布在同一槽内，中间绕组在副绕组上面。

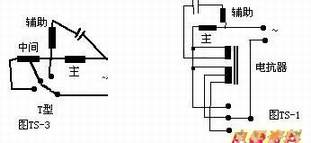

T型抽头法是用于额定电压为220伏的电容运转式或罩极式电动机调速，中间绕组按在主副绕组之后，但中间绕组的相位与主绕组相同，两个绕组都分布在同一槽内，中间绕组在主绕组之上。如图TS-3所示。
  |
