将OrCAD中元件的Value传递到PADS中的方法

  本章将简单介绍如何将orcad中的元件value传递到PADS中.
（使用OrCAD 10.5 版本，PADS是2005）

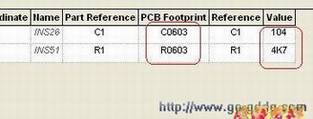

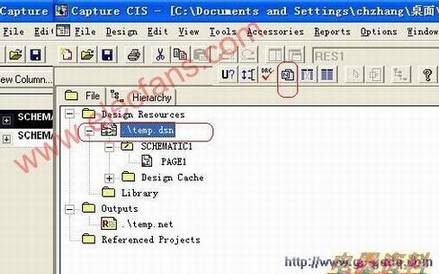

为每个元件指定 封装，更详细说明 请参考 用Orcad做原理图，用PADS layout

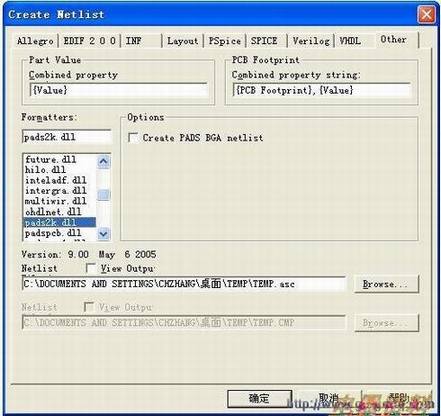

    特别要注意的是；添加 ,{Value} 注意 这里的逗号一定要是英文输入法下的逗号，Value这个字段要用大括号包起来

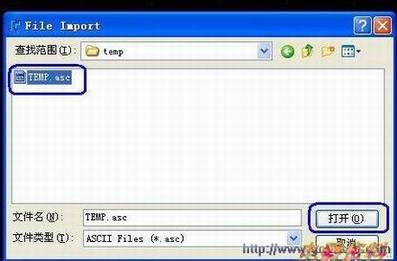

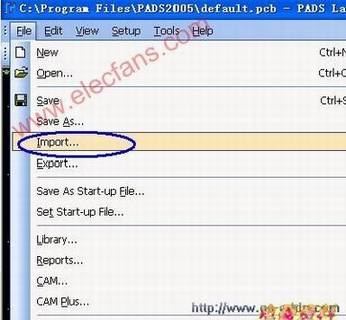

打开PADS 选择 File →Import

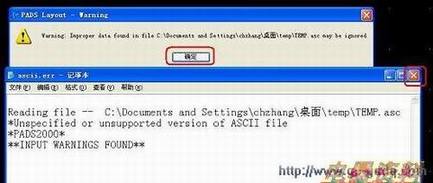

关于警告提示的说明，请看用Orcad做原理图，用PADS layout

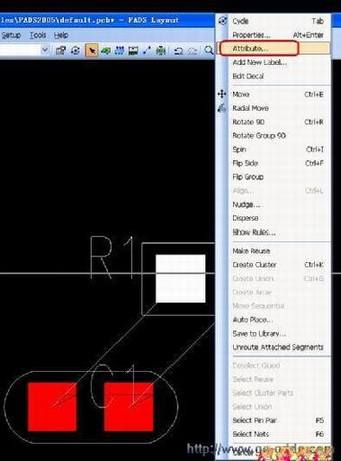

看一下元件的属性

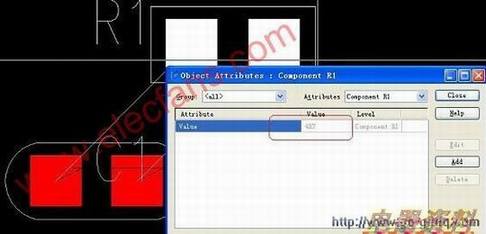

下图,元件的Value已经正常的传递过来了
