屏蔽壳常用于保护微波印刷 板()。屏蔽壳在保护PCB免受环境影响的同时，也会改变电路的电气性能。如果了解屏蔽壳的影响以及如何预测这些影响，就能提高大多数现代计算机辅助工程(CAE)仿真 工具 的精度。本系列文章分两部分，通过对、位置、以及屏蔽壳感应共振模式的本质特征的精确预测，可以将屏蔽壳的影响降至最低，其技巧在第一部分作了概括。
避免不想要的共振模式的关键之一包括了解最大电场(E)和 磁场 (H)的知识，以及两者相应的共振频率。对PCB电路仔细进行布局和布线可大大减少共振模式的影响。为论证这一方法，在屏蔽体附近放置了两个 ，将第一个(A器)置于屏蔽体中心位置，结果产生具有E场热区及在4.1、7.2和8.3 G频率处有预期场激励的T0、TM210和TM310模式。

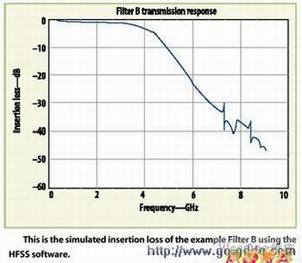

相反，第二个滤波器(B滤波器)向屏蔽腔底部放置。在这一区域，场强非常小，共振影响预期比第一个滤波器产生的影响小。用Ant HFSS 电磁(EM)软件仿真也预测到对于B滤波器那样的放置共振影响要小许多(见图1)。

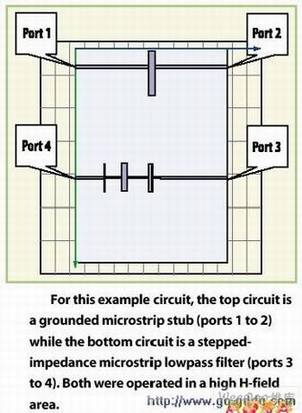

另一个例子给出了一个电路与另一个电路不希望的耦合产生的影响(图2)。连接到端口1到端口2的电路包括一根接地的微带短截线，接到端口3到端口4的电路是一个阶跃微带低通滤波器。对表中描述的全部5种模式，两个电路都在高H场附近。因此，我们应能预料到在4.2、 5.9、7.2、8.0和8.3 GHz频率下有共振效应。出现在端口3的端口1的能量曲线图如图3示。注意：在预测的共振频率处，有5个传输相当高的峰值。
