555定时器(又称时基）是一个模拟与数字混合型的。按其工艺分双极型和型两类，其应用非常广泛。为了方便进行设计。减少设计时的计算量，现介绍一款555Timerde—sigrl软件，可以方便使用555定时器。

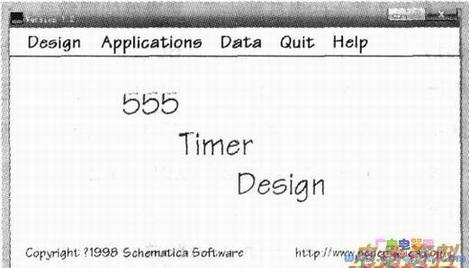

启动软件。出现如下图所示界面。相对与其它一些软件来说。它的界面非常简单。但可别小看它，用好了可以大大提高工作效率。

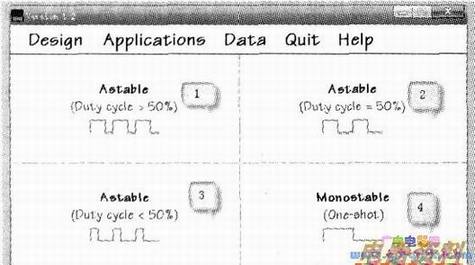

单击Design(设计)菜单．出现如下图所示界面。界面一共有四个区域，含义分别为：①无稳态工作模式(占空比>50％)。②无稳态工作模式(占空比=50％)，③无稳态工作模式(占空比<50％)，④单稳态工作模式。

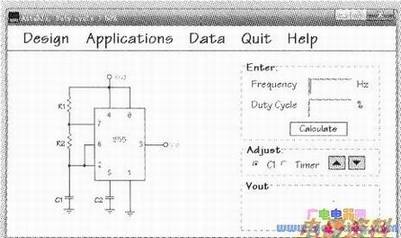

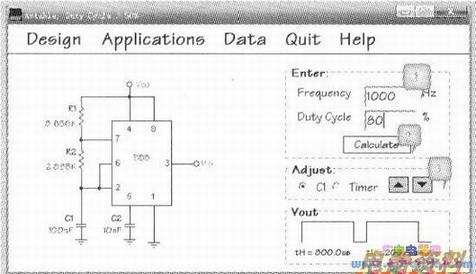

现在假设要设计一个占空比大于50％的无稳态工作模式电路，只要单击上图的Astable(Duty cycle>50％)图标即可进入下图所示界面在Err(输入)栏里输入你所需的参数：Fre—quency()、Duty Cycle(占空比)。比如要设计频率为10001-1z和占空比为80％的，可以分别输入1000和80．然后单击下面的Calc[Jlate(计算)即可自动算出R1，R2和C1的值。如下下图所示。怎么样，是不是很方便。但是如果你手头上刚好没有图所示值的元器件是不是只能干瞪眼呢?当然不是，你只要单击Adjust(调节)栏里的▲V按钮就可以改变器的值，值也会相应的改变。而且你还可以在Vout(输出)栏里看到它的输出波形。
