KD型水冷分列式空调机组的结构及性能

　　KD型是水冷分列式空调机组，制冷压缩机放在空调箱体外的水冷分列式结构，由两部分组成：一部分为柜式冷风空调器，箱体内安装有通风机、蒸发器等；另一部分为压缩冷凝机组，包括：压缩机、水冷凝器、分油器、过滤器、膨胀阀、电磁阀等。
　　
　　KD10、KD20型冷风机无温度自动控制装置。
　　

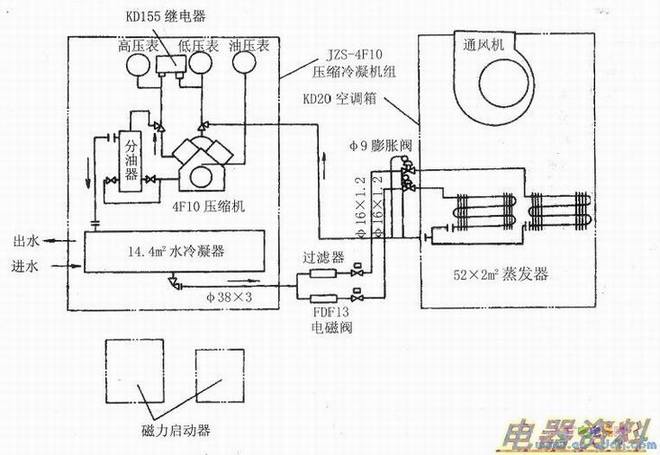

　　(1)KD20型冷风机组流程图如下图所示。
　　

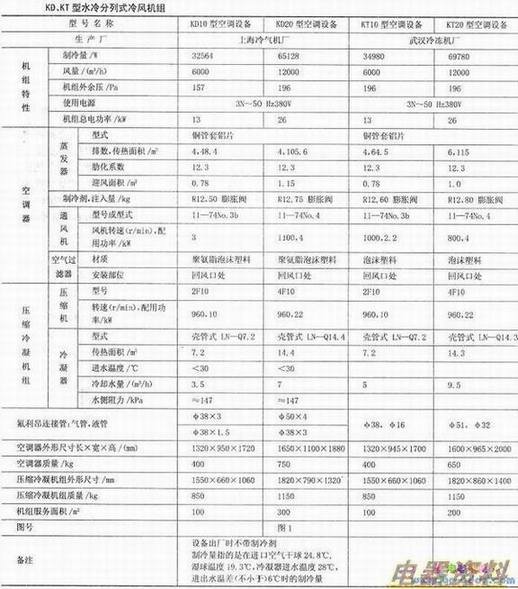

　　(2)KD10、KD20型水冷分列式冷风机组的主要技术性能如下表所示。
