空调主控开关触点的表示方法


  主控开关主要用于接通压缩机、风扇电机、电加热器等重要元件。

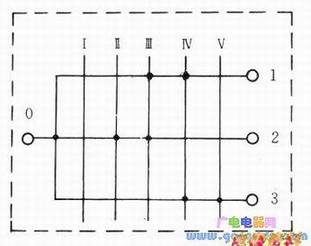

  下图为单冷二速空调器主控开关,图中0、1、2、3表示端子号,其中I~V表示开关五个挡。交叉处黑圈表示该点接通,无黑圈表示交叉点不通。

  当开关置于挡位I时,触点0-1、0-2、0-3均不导通;当开关置于挡位Ⅱ时,触点0-2接通,0-1、0-3不通;当开关置于挡位Ⅲ时,触点0-1、0-2接通,0-3不通;当开关置于挡位IV时,触点0-1、0-3接通,0-2不通;当开关置于挡位V时,触点0-3接通,0-1、0-2不通。

  如果0号端子接,1号端子接压缩机,2、3号端子分别接风机低、高速挡,当开关置于挡位I时,触点0-1、0-2、0-3不通,压缩机与风机停止运行,空调器处于停止状态;当开关置于挡位Ⅱ时,由于仅风机低速挡接通,则空调器以低速风运行;当开关置于挡位Ⅲ时,除风机低速挡接通外,压缩机也被接通,空调器处于弱冷运行。同理,当开关置于挡位Ⅳ时,空调器以强冷运行;当开关置于挡位V时,空调器只作高速通风运行。单冷二速空调器主控开关电路
