电动式电子膨胀阀如下图所示，它采用的是驱动，可分为直动型和减速型两种。目前常采用四相脉冲直动型电子膨胀阀。当控制脉冲按一定逻辑关系作用到电子膨胀阀各相线圈上时，步进电机带动针阀上升或下降，以调节阀的流量。电动式电子膨胀阀的检测可参见导风步进电机的检测。

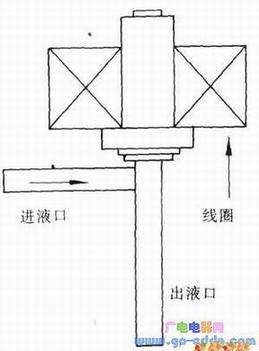

常用电动式电子膨胀阀参数。电动式电子膨胀线圈额定电压为12V，4相电机、2相励磁、驱动25/30PPS(脉冲/秒)。全闭一全开脉冲数240、全闭一全开时间9.6s/8.0s、开阔冲程3.5mm、孔径为φ2.85mm。制冷剂流动方向可逆，其结构如下图所示。
