空调单向通讯指由室内向室外发送出控制信号后,室外机不再向室内机回送控制信号。常见的几种通讯如上图(a)、(b)和下图所示。

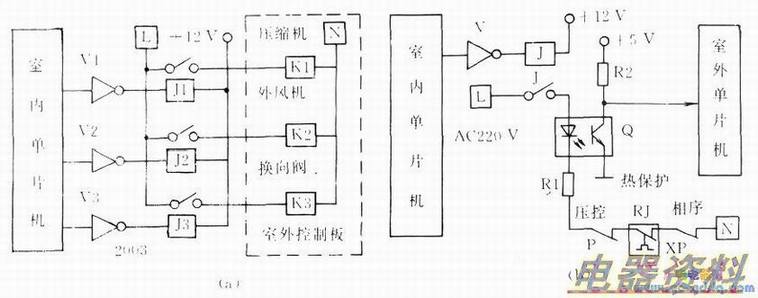

上图(a)所示的电路是通过输出控制信号,经V1~V3驱动后,给室外机提供火线L,从而使室外压缩机或室外换向阀吸合。
上图(b)所示的电路是将室内单片机输出控制信号反相驱动器,由继电器J给室外机光电耦合器输入火线L,由于光电耦合器在无输入信号时处于截止状态,‘所以给室外单片机提供高信号。
当室内有信号输出时,室外光电耦合器由截止变为导通,然后给室外单片机提供低电平开机信号。当室内达到设定温度后,室内机停止向室外机输出信号,此时室外机光电耦合器由导通变为截止,即室外单片机收到高电平信号,最终使室外压缩机或风机停止工作。

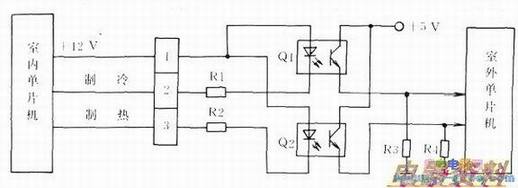

下图是国内外最常见的一种单向通讯电路,即正常制冷时由室内机1、2信号线给室外光电耦合器Ql提供12V直流电源,此时Ql由截止变为导通,室外单片机将此信号判断后,使室外机制冷运行。当正常制热时,由室内机通过通讯线l、2与1、3为室外光电耦合器Ql、Q2同时提供输入信号,即两组12V信号。此两组信号经Ql、Q2光电耦合后给室外单片机提供两组高电平信号,即制热信号。该电路除霜与保护由室外单片机完成。当室内无信号输出时,室外机就会自动停止运转。
对于单向通讯电路的检修,可通过测量室外机信号线有无输出信号进行故障判断。检修时根据具体电路的不同,可采用测量直流或交流,如测量有电压输出,说明室内信号驱动电路正常,故障在室外电路;如无电压信号,说明故障在室内电路。然后具体测量室内外电路,对故障进行排除。
