电热型窗式空调器电路原理分析


  电热型窗式空调器制热时,压缩机不工作,其制热是通过电加热器通电后发出热量,然后用风机吹到室内使温度升高。

  析该采用了定时器与主控开关双重控制,定时器主要用于开机、运行、定时开机。当定时器处于非停机位置时,主控开关可选择通风、制冷、制热、停机操作,由于该电路不用压缩机制热,所以不需除霜电路。

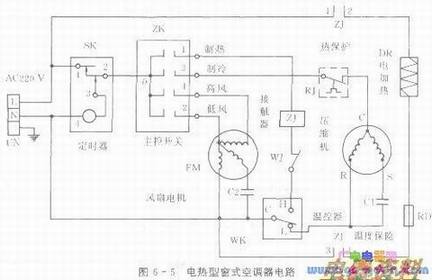

  下图中,SK为定时器,ZK为主控开关,为风扇电机,WJ为温度保护器,RJ为过载保护器,CM为压缩机电机,SR为电加热器,RD为温度保险,ZJ为接触器线圈,1-2、3-4为常开触点,WK为温控器,Cl、C2为压缩机与风机运转。

  制冷控制电路分析。该空调器制冷回路与普通单冷空调器电路区别不大,其不同之处在于温控器为双制式。

  ①当ZK置于通风位置时,其触点0-4闭合,此时L→SK定时器1-2触点→主控开关ZK的0-4触点→风机线圈一端。N→温控器WK→C公用端一风机运转线圈,同时进入运转C2→风机启动线圈,风扇电机运转,空调器通风运行。当ZK触点0-2接通时,风扇低速运行,即空调器工作时风机始终运转。

  ②ZK置于弱冷挡时,其触点0-3、0-2闭合,风扇低速运行,当温度控制器WK设定温度低于室内温度时,其C-L触点接通,压缩机运行。当室内温度低于温控器WK设定温度时,其C-L触点断开,压缩机停止运行。

  ③ZK置于强冷挡时,其触点0-3、0-4闭合,风机高速运行,空调器强冷运行。

  制热控制电路分析。空调器制热时由于压缩机回路不通,所以它和热泵型控制电路有很大区别,其电路工作过程分析如下:

  ①当ZK置于弱热挡时,其触点0-1、0-2闭合,风机低速运转,当温控器WK设定温度高于室内温度时,其触点C-H闭合,接触器线圈ZJ通电,其常开1-2、3-4触点闭合,电加热器DR开始加热,空调器制热运行。当室内温度高于温控器WK设定温度时,其触点C-H断开,接触器线圈ZJ断电,其常开触点1-2、3-4断开,电加热器DR停止加热。

  ②当ZK置于强热挡时,其触点0-1、0-4闭合,风机高速运转。电加热器工作过程同弱热挡时一致。

  ③电加热器工作时,若风机因故停止运转或送风不畅,会造成空调器内部温度过高,严重时将引起火灾,为此需对电加热器进行超温保护。

  该电路采用两级超温度保护。一级采用突跳式温度WJ保护,其动作温度为55℃,当空调器内部温度超过温度继电器WJ动作温度,其触点切断接触器线圈ZJ供电回路。当空调器内部温度下降至一定值时,温度继电器WJ会自动复位,电加热器将重新工作。另一级采用一次性温度RD进行保护,即温度继电器WJ出现故障或空调器内部温度急剧上升至95℃左右时,温度熔断器RD熔断并强行切断电加热DR电源。温度熔断器RD是一次性,当损坏后要更换新件,不要用导线短接。
