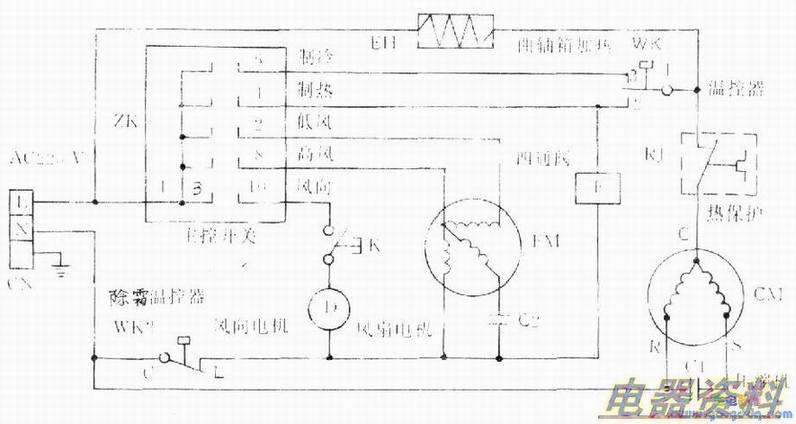

热泵型窗式空调器是指用制冷循环方法来制取热量的空调器，如下图所示。图中，ZK为主控开关，EH为曲轴箱加热器，WK1为温控器，WK2为除霜温控器，RJ为过载保护器，CM为压缩机线圈，为风扇电机，F为换向阀线圈，D为导风电机，K为导风开关，Cl、C2为压缩机与风机运转。
制冷过程电路分析。当ZK置于关机位置时，所有触点断开，但此时压缩机曲轴箱加热器EH→过载保护器RJ→压缩机运转线圈→N形成回路。由于压缩机运转线圈很小，所以曲轴箱加热器基本上按发热。
①当ZK处于通风挡时，其开关1-8或1-2触点接通，空调器风扇电机按高速或低速通风运行。
②当ZK置于弱冷挡时，其1-6、1-2触点闭合，风机低速运转。如室内温度高于设定温度，温控器1-3触点闭合，压缩机运转，空调器弱冷运行。此时曲轴箱加热器EH被ZK的1-6与温控器1-3短接，所以曲轴箱加热器停止加热。当室温降至设定温度以下时，WK1触点1-2接通、1-3断开，压缩机停止运行。(ZK处于非停机位置，其3-10触点闭合，导风开关K闭合，导风电机D运转。)③当ZK置于强冷挡时，其1-6、1-8触点闭合，风机高速运转。压缩机同弱冷运行时相同。
制热过程电路分析。
①当ZK置于弱热挡时，其1-4、1-2、3-10触点闭合，风机低速运行，四通换向阀线圈F通电，系统制热循环。如此时室内低于设定温度，温控器WK1的1-2触点闭合，压缩机运转，空调器制热运行。当室内温度高于设定温度，温控器WK1的1-2触点断开，使压缩机停止运转。
②当ZK置于强热挡时，其1-4、1-8、3-10触点闭合，风机高速运转，空调器强热运行。
除霜过程电路分析。制热时，当室外管温低于除霜温控器WK2设定温度时，其触点L-C断开，使电扇电机、四通换向阀线圈、导风电机回路断开，空调器由制热变为制冷运行，从而除掉散热器霜。当室外散热器温度高于除霜温控WK2的设定温度时，其触点L-C闭合，即接通风扇电机、换向阀线圈、导风电机回路，空调器又恢复制热运行。（制冷时室外温度较高，所以除霜温控WK2的C-L触点一直处于闭合状态。）
