电磁炉工作原理简介


  电磁炉上电后,(MCU)复位,随即驱动蜂鸣器发出一声“嘀”音,整机进入待机态;按下开/关机键后,单片机发出风扇运转指令,散热风扇运转,同时对各保护态进行检测。在各保护电路未进入保护状态,且管、炉面温度正常的前提下,MCU启动加热程序,MCU通过检锅电路及检测电路判断炉面上是否放有符合要求锅具。若有,则MCU输出对应挡位的脉冲,整机进入正常加热状态;若无,MCU仍将继续发出检锅脉冲,如果数十秒内仍未检测到锅具,MCU发出停机指令,且鸣器发出响声,或屏上显示相应的故障代码。关机后,MCU停止输出PWM脉冲,但仍将发出风扇运转指令,约1分钟(不同机型有所不同)后才让风扇停止运转。

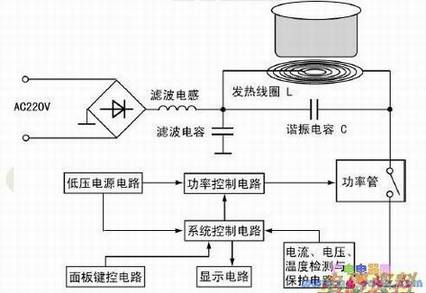

电磁炉工作原理
