MSTAR公司芯片升级操作步骤

　　 1.工具的连接
　　
　　（1）将JT-MSTAR-1.0工具连接到电脑的USB端口，安装好驱动；
　　
　　（2）板卡升级，将JT－MSTAR－V1.0的3线材，连接到要烧录的板卡的一个4P的座子（RXTXGND）。下面这个是用ＶＧＡ来烧录的，只插ＶＧＡ线就可以进行烧录，接线时视机子不同来接线。
　　
　　（3）主板要通电，USB线要插好。

　　2.读取操作：
　　
　　（1）在PC上打开，界面如下

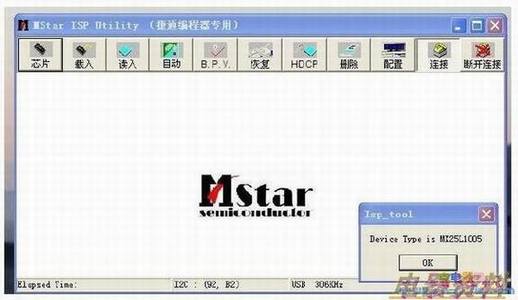

　　（2）点击，如果连接成功，则会显示如下对话框，点击OK按钮继续

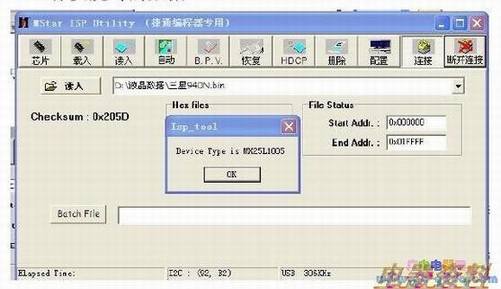

　　（3）如果连接失败，则会显示如下对话框，点击OK确认后，检查相关连线操作。

　　（4）点击载入图标.

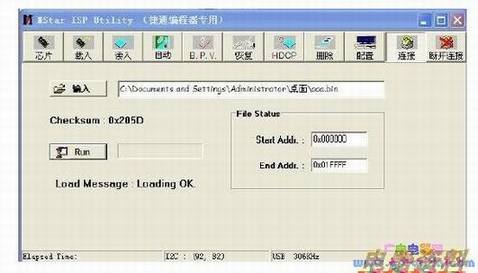

　　（5）再点击一下输入，选择你所保存文件的地方。

　　（6）点击一下　　就可以进行读取备份板中的数据了。

　　3、烧写数据
　　
　　（1）点击Read图标，进入升级程序选择界面，选择你要烧写的数据

　　（2）选择升级程序

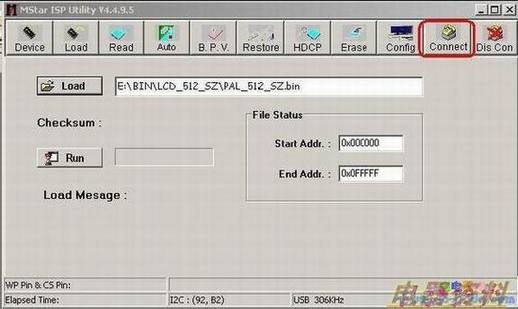

　　（3）板卡或整机上电开机，点击“连接”图标，连接目标板卡

　　（4）点击“自动”图标，进入升级界面，按照下图配置参数

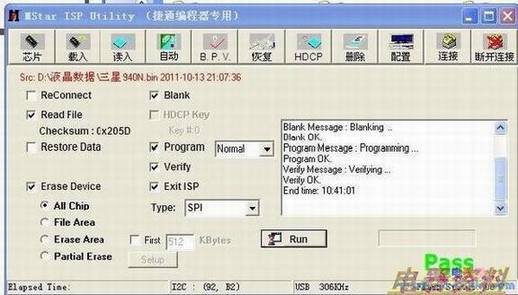

　　（5）升级过程如下图所示

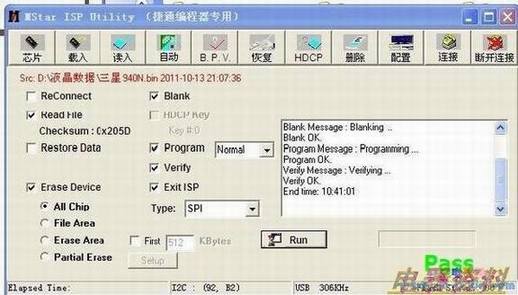

　　（6）升级成功



　　如升级失败，请重新尝试升级。
