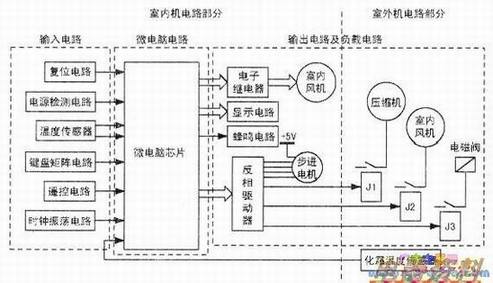

相比来说，空调的电控部分确实比系统复杂许多，这是因为电控部分包含了很多功能，一般来说空调的控制电路中包括供电电路、监测电路、电路、单片机外围的输入电路（包括时钟电路，复位电路，遥控电路，键盘矩阵组成的各种功能开关，温度、压力、等各种数据检测电路等）、单片机输出驱动电路（包括压缩机、风扇电机、四通换向阀、电热元件、导风电机、蜂鸣器、显示电路等各种的驱动控制电路），这些负载电路有的是单片机直接驱动如数码显示电路，但更多的是通过单独的驱动电路带动负载工作，如：电子开关、集成驱动器直接驱动负载如蜂呜器；或驱动、通过继电器接点控制负载；光控也称作“固体继电器”直接控制负载等）。下图为普通冷风型空调的控制电路方框图。检修空调的控制电路，必须有扎实的电子技术基础，同时需要清楚地了解各单元电路一的结构原理、电路参数的检测方法及检测数据的判定，缺少这些技术基础，自然无法适应电路的检修；但如果真正能够掌握到位，就可以轻松地进行控制电路的检修，排除电路中各类故障了。
