对不检锅的电磁炉，我把常见的故障归为以下三类：
1、300V不良造成主过低而使同步检测到的电压不正常。
2、同步电路的大功率变质或开路导致检测电路不正常。
3、脉冲信号失常而不检锅。（检查PWM脉冲的方法简单，论坛上也有介绍过，就是找一小型的，在初级上接一只，放在电磁炉的发热盘上后开机，发光有闪光说明PWM脉冲正常，无反应则不正常）下面着重讲一下第三点，在没有图纸的情况下怎样才能快速准确地找出PWM脉冲信号进出方向呢？这就先要了解好LM339的内部框图（图一），再根据其工作原理去找出关键点。

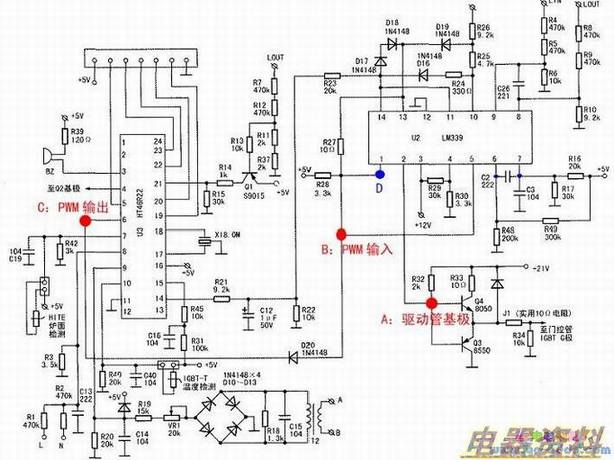

1、先找到两驱动管的基极（图二中的A点），再看其与LM339的哪个脚相连。
2、根据LM339的内部框图可以看到与其相关的另外两个脚，这两个脚必定有一个是通往MCU的，通往MCU的这一脚就是PWM脉冲信号的输入脚（图二中的5脚）。
3、找出该脚后问题就简单了，下一步可先断开图二中的D20后测量MCU输出的PWM脉冲信号是否来判定故障位置。到这里后，其它具体的检测步骤就不用再说了，相信有一点基础知识的朋友都知道该怎么去查了。
4、从图二中可看出还有一个关键点，就是B点与D点是相连的（1与5脚），1脚与6、7脚相关，如6、7脚的电压产生变化，那么1脚的电压也会随之变化，PWM脉冲信号必然会受到影响。最常见的也就是这个问题，就是6、7脚之间的绦纶（2A222J）不良造成不检锅。
