安装分体壁挂式空调器工艺要求高,技术要点多、劳动强度大。空调器的安装质量是保证空调器使用的重要环节,安装行业有一句流行的话:“四分机子六分装”,就形象地说明了空调器制冷效果和寿命与安装质量的关系。
分体壁挂式空调器的安装应注意以下10个环节,任何一个环节安装不当,都会影响空调器的使用效果和寿命。
1.安装前的准备
安装前必须对室内机和室外机进行检查。这样可以将机器的故障在安装前予以解决,从而提高安装的合格率,避免重复安装和换机损失。具体检查要求如下:
(1)检查室内机组的塑料外壳和装饰面板是否受损;室外机组的金属壳体是否碰凸起;机器表面是否划伤、生锈。拧松密封螺母,看是否有气体排出,如无气体排出,则说明室内机内漏,不能安装。
(2)在检查室外机时,首先打开二通阀、三通阀帽及接头螺母,用内六角扳手试打开二通阀、三通阀的阈芯,看是否有制冷剂排出,再用连接管上的锁母试拧二通阀、三通阀上的螺母,看是否有滑扣现象,应注意在检查后一定要将二通阀、三通阀复原。
2.安装位置的选择
分体壁挂式空调器室内机、室外机安装位置的选择应符合下列要求:
(1)室内机安装位置要求。
①室内机与室外机的安装位置应尽量靠近,相距以不超过5m为宜,最大距离不超过12m。距离超过5m时,每增加1m,需补充R411B制冷剂209。室内机与室外机之间的高度差一般不超过6m,要尽量使室外机的安装位置低于室内机的安装位置,这样有利于制冷剂和冷冻油的良好循环。
②室内机的位置要选择在不影响出风口送风的地方,同时,应把富于装饰性考虑进去,还应把方便维修纳入考虑范围内。
③室内机的位置应选择在距离电视机1m以外的地方,以避免空调器工作时干扰电视机图像。另外,室内机的安装也不要靠近荧光灯和有高功率无线电装置、高频设备的地方,以免这些设备干扰室内机主芯片的正常工作。
(2)室外机安装位置要求。

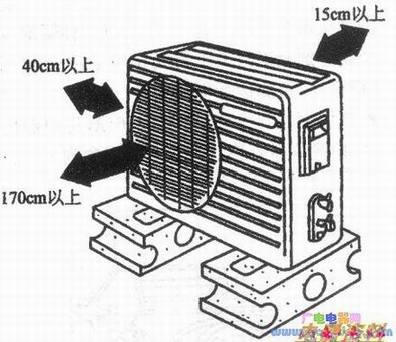

室外机应安装在空气易于流通的地方,并避开热源、灰尘、烟雾和易燃气体,防止阳光的直射。出风口应远离障碍物,以免扩大,排出的热风或噪声不应干扰邻居。室外机的安装位置要求如下图所示。
3.室内机的安装方法
室内机是靠挂板固定在墙上的,安装前,要根据过墙孔的走向,确定好挂板的位置以保证穿墙管线与室内机的合理连接。安装时,首先把挂板水平贴在墙上(为了让冷凝水能顺利流出,出水口一侧要低0.2cm以上,但也不可太低,如果超过0.5cm会影响整体美观),如下图所示。先用螺丝刀在墙上画出挂板的固定位置,再用六颗螺钉钉牢。常用的固定方法是:用冲击钻钻出六个墙壁孔,再放进塑料胀塞或木塞,旋入螺钉将挂板固定,也可以根据墙体情况用水泥钉或通丝固定挂板。挂板安好后可双手用力向下拉一拉,检查安装是否牢固,一般情况下挂板应能承受30kg的重量。
4.室外机的安装方法
(1)钻过墙孔的方法。
①室内机与室外机的连接管路和电线要穿墙而过,所以安装室外机之前必须钻过墙孔。为保持墙的牢固和美观,专业安装人员都用水钻钻孔。钻孔前,要观察、了解墙壁钻孔位置是否有暗埋的电线及钢筋构件,避免造成事故,或进钻困难。从室内向室外钻孔时,水钻要抬高5。,使过墙孔里高外低,便于冷凝水流出,下雨时雨水不倒流进室内,如下图所示。
②用水钻钻孔要掌握好冷却水的注水量,若注水量过大,水会沿墙壁飞溅,周围被墙砖的灰浆弄脏后很难擦净;若注水量过小,容易烧坏钻头。合适的情况是,注进钻头的水正好被钻头的热量蒸发和被墙体吸收,这要在实践中逐渐掌握。钻孔时进钻宁慢勿快,如果钻头抖动剧烈,双手把握不住,说明应更换钻头。
(2).固定室外机支架的方法
分体壁挂式空调器室外机是安装在专用支架上的。安装室外机支架时,应先组装好支架,量出室外机底座两个安装孔的横向距离,根据量出的距离和支架的相应孔距等选好位置,将膨胀螺栓打入墙体。
支架用四个直径10mm以上的膨胀螺栓紧固在承重墙上,拧紧螺母后不得有松动或滑扣现象,同时在螺母上再加拧一个螺母。安装室外机支架的方法如下图所示。
检查支架平正牢靠后,把室外机系上安全绳,两个人合作将室外机搬出就位。搬动室外机时倾斜不应大于45。,并千万注意不要碰坏机上突出的截止阀,在室外机没有就位之前,不要拧下截止阀的保护帽,否则尘土杂物等可能进入管路,造成制冷系统故障。
在三楼以上安装室外机时,安装人员一定要系好安全带,使用的工具(如扳手)最好拴上安全绳或腕套,并注意室外机下面不能有人通行,滞留,避免人员、物品不慎坠落,造成事故。
