目前,在使用的液晶面板中,驱动与液晶屏大多使用TAB(TCP)连接方式。TAB的含义是“各向异性导电胶连接”,是一种将驱动IC连接到液晶屏上的方法;而TCP的含义是“带载封装”,是一种的封装形式,TCP封装将驱动IC封装在柔性电缆上。TAB驱动IC连接方式就是将TCP封装的驱动IC的两端用“各向异性导电胶”(缩写为ACF)分别固定在板和液晶屏上。TAB和TCP两个术语有时经常混用,但常常都是指一个相同的意思。
TAB连接方式的缺点是TCP连接电缆(连接引脚)容易受损断裂,液晶面板驱动IC以及驱动IC与液晶屏的连接处接触不良也是液晶面板最为常见的故障。
①源极驱动IC损坏引起的异常图像。
液晶面板的驱动IC分为源极驱动IC(数据驱动IC)组和栅极驱动IC(扫描驱动IC)组,源驱动IC(栅极驱动IC)组由若干个驱动IC组成。

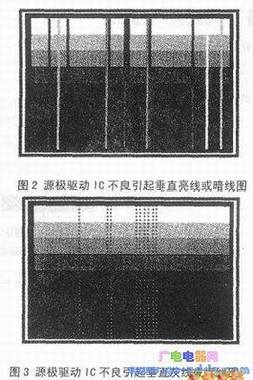

源极驱动IC负责垂直方向的驱动,每个IC驱动若干个,当一个IC损坏或虚焊时,这些像素就不能被驱动,从而在图像上产生垂直条状的异常图像,如图1所示。当源极驱动IC输出信号电路中的一个或几个损坏时,液晶屏上所对应的这一个或几个像素就不能被驱动,从而在图像上产生垂直线状的异常图像,可分为垂直亮线或暗(黑)线、垂直灰线或虚线,分别如图2、图3所示。
②栅极驱动IC损坏引起的异常图像。

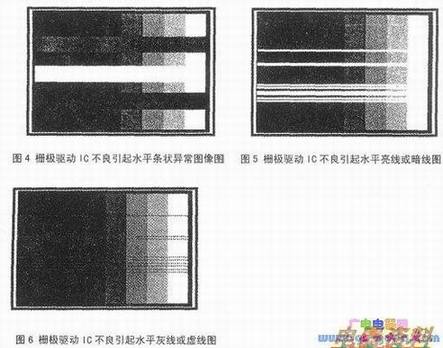

栅极驱动IC负责水平方向的驱动,每个IC负责驱动若干行,当一个驱动IC损坏时,对应这些行的像素就不能被驱动,从而在图像上产生水平条状的异常图像,如图4所示。当栅极驱动IC输出信号电路中的一个或几个损坏时,液晶屏上所对应的这一行或几行像素就不能被驱动,从而在图像上产生水平线状的异常图像,可分为水平亮线或暗(黑)线、水平灰线或虚线,分别如图5、图6所示。
③TCP驱动IC易发故障部位。

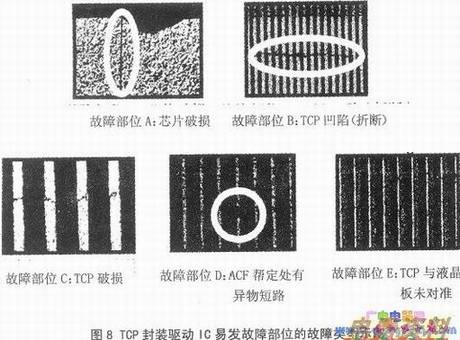

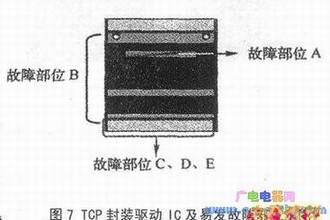

图7所示为TCP封装驱动IC及易发故障部位。图8所示为TCP封装驱动IC易发故障部位的故障类型。
