一、喇叭口连接及绝热包扎
空调喇叭口的连接要求很高,从维修缺氟和泄漏的情况看,喇叭口连接出的问题最多。一般会出现兰种故障:连接紧密度不够,制冷剂泄漏;连接过紧,喇叭口挤破,制冷剂泄漏;连接螺纹没有对好、啃丝,导致喇叭口螺母及对接头螺纹损坏报废等。
1.喇叭口弯曲要求
空调有四个喇叭口连接头,在连接之前要将配管喇叭口段的铜管形状进行弯曲处理,使喇叭口和连接头之间不受扭曲外力的影响。要做到弯曲后的铜管及喇叭口用手拿住稍稍用力就能和连接头正对好,一般要留有一定长度的直管,如下图所示,喇叭口的根部不能弯曲,否则就会不到位,导致拧不上喇叭口的螺母,或拧上后受到扭曲力,损坏喇叭口。
2、喇叭口弯曲方法
由于工作场地、空调大小及安装程序的不同,一般最难弯曲是3P以上柜机的内机气管(粗管)。考到这点,有些厂家专门配了一段易于弯曲的螺纹管,以方便操作。有时由于空间条件的限制,无法使用弯管工具进行变管操作,只能手工进行,而手工操作容易弯瘪或褶皱,引起管道节流或堵死。管道弯曲一般采用双手对握法,如下图所示,由于有的柜机连接头较低或管道不能抽出,也可以用双手顺握法进进弯曲。
3、喇叭口对接方法
喇叭口对接之前,用手先将喇叭口和连接头相对,看看是否正好对准。然后,一只手将喇叭口轻压在连接头上,保证对接紧密,用另一只手将螺母拧上连接头,拧到底后,左右轻晃喇叭口,同时上紧喇叭口螺母,直到拧不动为止。严禁直接用扳手拧而不用手拧的操作,以防止螺母和连接头螺丝错位受力损坏,因为错位的喇叭口用手是拧不上的。
4.肾固喇叭口

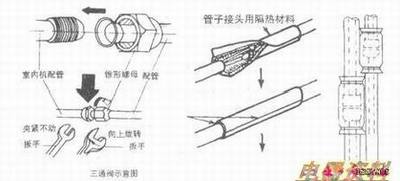

将喇叭口用手拧紧后,才能用扳手加力拧紧。拧紧内机的喇叭口要用两把扳手,如下左图所示。用一把夹持住连接头位置使之不转,只让喇叭口的螺母转动,用另一把拧紧螺母。而拧紧外机喇叭口,只用一把扳手拧螺母即可,因为喇叭口是连在截止阀上的。
拧紧喇叭口时,注意只能螺母旋转,铜管不能跟着转。
为了保证喇叭口和连接头的紧密性,在对接喇叭口的时候,通常要在喇叭口和连接头上涂上一层冷冻油,使接触面上形成一层油膜。一般,新机的安装附件里都配有一小瓶冷冻油。
5.内机连接管道的包扎
外机的喇叭口连接处不要求包扎。内机的喇叭口连接处必须进扎,主要是为r绝热。夏季制冷时,由于温度低,喇叭口连接处会形成大量的冷凝水,造成内机漏水。
一般,在柜机安装附件内配有专用包扎 用的绝热管套,挂机就用本机连接管上的绝热套,出厂时留出了一定的长度。实际操作时,挂机是将两个喇叭口连接头包在一起,柜机则将两个喇叭口连接头分开包扎,如下右图所示。包扎时,管道及喇叭口连接头既要裹好,又不必太用力,要保持绝热管套的弹性。
