PS/2接口也叫键盘接口,PS/2接口损坏引起键盘或鼠标不能使用的情况是很常见的,常见的故障表现足:键盘鼠标都不能使用;或者开始能使用,系统运行一段时间后又不能使用。
导致PS/2接口不能正常使用的主要原因有:PS/2接口损坏、与PS/2接口相连的线路出了问题、I/O芯片损坏等。

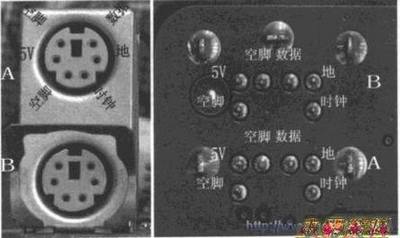

下面先看一下PS/2接口的定义,如下图所示。

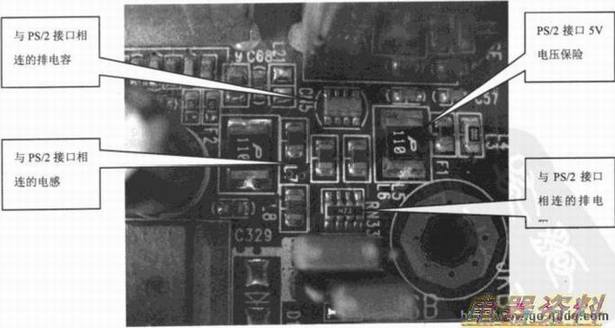

下面再来看一下与PS/2接口相连的、、、保险等,如下图所示,PS/2线路通过、进入南桥芯片,的作用是将高频杂波旁路到地,电感的作用是阻止高频杂波通过,保险是PS/2接口5V的保险。

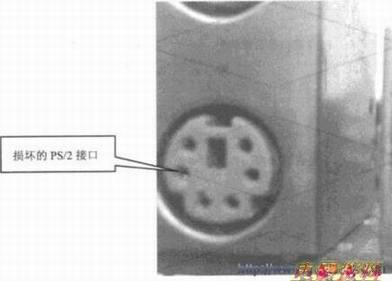

维修时首先查看PS/2接口是否损坏,通常是插接时位置不正,将接触簧片推歪或推断了,造成了接触不良,遇到这种情况只要更换PS/2接口即可。下图所示为已经损坏的PS/2接口。
如果接口是完好的,接着测量是否有5V电压,如果测不到5V电压,接下来应测量5V保险是否已烧断。
如果电压正常,在断电的情况下测量数据引脚和时钟引脚的对地阻值,此两个引脚对地阻值约在400~800Ω左右,都应相同。如果阻值过小,应将电容焊出来,再测是否正常。
若鼠标使用的过程中指针乱跳,通常是电容失效或短路了,焊出来去掉即可。

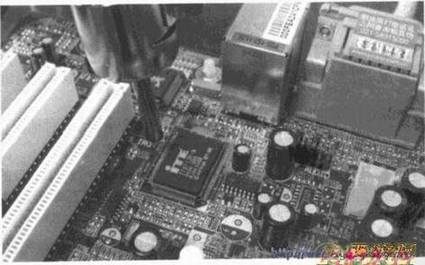

在检测PS/2接口的线路、电阻、电感、电容、保险等都是正常的情况下,PS/2接口还不能正常使用时,就要考虑I/O芯片损坏的可能性了。这时可以替换相同的I/O芯片,基本上问题都能够解决,如下图所示。
