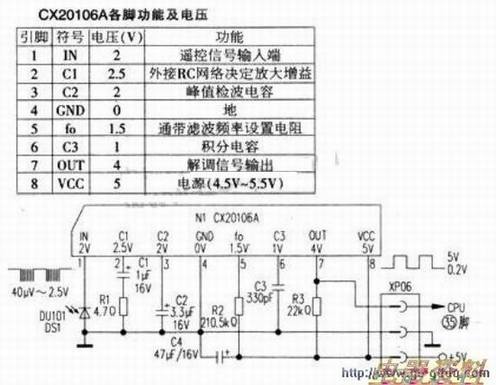

附图为飞利浦CTV-320遥控系统的红外接收,CX20106A是日本索尼公司产品，采用8脚单列直插式封装。内含前置放大、自动偏置、限幅放大、通带、峰值检波、积分比较及施密特脉冲整形输出等电路。其各脚功能及正常参考如附表。
检修要点如下：
1.外观检查
查看相关元件有无烧焦、变形、变色、互碰、引脚脱焊，印刷线路铜箔有无锈蚀漏电或断裂开路，接插件XP/XS06引线过长或与信号线平行时，可能会引起传导性干扰。接收电路屏蔽盒接地线脱焊或接触不良，可能造成电场或磁场干扰，引起遥控误动作。
2.检查
CX20106A⑧、④脚间的工作电压范围为5±0.5V。若拔下插头XP06后。插座XP06侧的电压不正常，应检修5V供电电源。若XS06侧电压正常，插上XP06后⑧、④脚电压低于4v，一般是电源滤波C4漏电或CX20106A内部电路损坏（此时通电芯片会因过流而发热）。CX20106A不良，可用与其功能相同的TA8141S、KEYCOOSV2、μ737H、LLPCI490HA、BXl409等直接代换。但代换时要注意：TA8141s①脚为空脚，其②一⑨脚与CX20106A①一⑧脚对应；μPCI737H、mPCI490I{A、BXl409的引脚则刚好相反，其①，⑧脚应与CX20106A的⑧一①脚对应。另外，也可以用载波fo=38k、峰值波长λ=940nm的集成红外接收器整体代换红外接收电路，常用的集成接收器型号有P-12043S/T（日本光电子研究所）、NJH14H，（新日本无线电株式会社）、RPM-600CBR（罗姆股份有限公司）、TS/F5.0（德律风根半导体公司）。安装时。器件接收窗口要对准电视机红外接收孔，遥控距离一般在8m-12m左右。
3.红外接收管检查
红外接收管DUl01是将红外遥控信号转换成电信号的关键元件，当用发射信号时，CX201106A①脚有数十微伏至数百微伏的电信号，可用脉冲示波器（0.5V格或2ms/格挡）观测波形。无示波器时，可用dB挡代替示波器，按遥控键时表针应有明显变化。若表针不动或摆幅过小。说明红外接收管损坏或接收效率低。可用性能相近的PH302B、TPS705、NJL6145L等红外接收管等代换。
4.通带滤波中心频率检查
该中心频率f0与遥控器载波频率相同时。遥控信号的传输功率最大，两者相差越多接收信号越弱，甚至完全不能接收。f0由⑤脚外接R2设置，技术手册中一般只给出fo'=40kHz时，R'2=200kΩ，可通过公式推导出载频约为38kHz时R2的大小，即R2（f0'×R'2）fo=（40kHz×200kΩ）38kHz一210.5kΩ，其误差小于±0.5％。若R2性能不稳、阻值变化都会影响通带滤波的中心频率。
5.放大增益检查
CX20106A总放大增益设计为80dB.使①脚输入的微弱电信号得到充分放大，保证⑦脚输出的信号幅度在3.5V-5v范围内。放大增益由②脚外接Rl、C1串联网络决定。适当减小R1或增大C1均会使增益有所提高，但Cl取值过大会引起频率特性变差。为兼顾两者，通常取R1=4.7Ω，C1=1μF。
6.灵敏度检查
C2性能不稳定会影响灵敏度。CX20106A采用峰值检波方式，检波C2取值过大时会变成检波，灵敏度会变低；C2较小时，虽然仍为峰值检波。且灵敏度很高，但检波输出脉冲宽度会发生较大变化，容易造成出错而产生误控制。
7.抗干扰能力检查
积分电容C3影响抗干扰性能，C3取值过大时，可使抗干扰能力增强，但也会使解调输出的编码脉冲的低持续时间延长。导致遥控距离变短。
